Egzoszkielet wojskowy – wspomaganie żołnierza, które wciąż rozbija się o baterie

Egzoszkielet wojskowy to noszona na ciele konstrukcja, która przejmuje część masy ekwipunku i odciąża stawy żołnierza dźwigającego nierzadko ponad 45 kg wyposażenia. Dzieli się na dwie główne rodziny – systemy aktywne, zasilane silnikami i siłownikami, oraz pasywne, czysto mechaniczne, pozbawione baterii. Wojsko od lat marzy o pełnym „pancerzu Iron Mana”, ale mimo kilkunastu lat prób i setek milionów dolarów żaden zasilany, pełnowymiarowy kombinezon bojowy nie wszedł do masowej służby. Najpoważniejszą barierą pozostaje zasilanie – ogniwa są wciąż zbyt ciężkie i zbyt szybko się wyczerpują. Poniżej omawiamy podział na konstrukcje aktywne i pasywne, kluczowe programy (HULC, TALOS, SABER, ONYX), zasadę działania oraz to, gdzie egzoszkielet już odnosi sukcesy, a gdzie wciąż zawodzi.

Czym jest egzoszkielet wojskowy i po co powstał?

Współczesny żołnierz piechoty niesie na sobie kamizelkę kuloodporną, hełm, amunicję, wodę, radiostację i zapasy. Łącznie daje to często ponad 30 kg, a w wariancie marszowym nawet 45 kg i więcej. Ten ciężar spowalnia, znacząco podnosi wydatek energetyczny i systematycznie niszczy stawy. Nowoczesny ekwipunek z lekkiej Cordury czy laminatów obniża masę samego oporządzenia, ale nie rozwiązuje problemu u źródła. Egzoszkielet wojskowy powstał po to, by przenieść część obciążenia z układu mięśniowo-szkieletowego człowieka na zewnętrzną ramę i dalej na grunt, zapobiegając przy tym urazom.

Konstruktorzy stawiają przed egzoszkieletem kilka konkretnych celów:

• Odciążenie kręgosłupa i kolan – ciężar plecaka oraz kamizelki trafia na mechaniczną ramę i wsporniki, a nie na dolny odcinek pleców.
• Redukcja zmęczenia – niższy wydatek energetyczny podczas marszu pozwala pokonać dłuższy dystans przy mniejszym wysiłku tlenowym.
• Zwiększenie udźwigu – pełnowymiarowe konstrukcje aktywne pozwalają podnosić ładunki (np. skrzynie z amunicją), których człowiek sam by nie uniósł.
• Stabilizacja i ochrona przed urazami – przeciążenia aparatu ruchu to jedna z najczęstszych przyczyn czasowej niezdolności do służby. Dodatkowo stabilizacja sylwetki (np. w systemach taktycznych) poprawia celność prowadzenia ognia w ruchu.

Problem najmocniej dotyka tych, którzy noszą najwięcej. Elitarni operatorzy, tacy jak Navy SEALs, potrafią wychodzić w teren z obciążeniem sięgającym połowy własnej masy ciała. To właśnie z myślą o nich ruszyły pierwsze poważne programy badawcze, które miały zamienić fizyczny limit organizmu w kwestię technologii.

Egzoszkielety aktywne i pasywne

Najważniejsza linia podziału przebiega między konstrukcjami zasilanymi a mechanicznymi. Egzoszkielet aktywny wykorzystuje silniki elektryczne albo siłowniki hydrauliczne, które same generują siłę i realnie zwiększają moc użytkownika – ale za cenę stałej zależności od źródła zasilania. To właśnie ten wariant daje efekt znany z filmów science-fiction – podnoszenie nadludzkich ciężarów i aktywne wspomaganie każdego kroku. Ceną za to jest jednak duża masa własna, skomplikowana budowa i ogromne zapotrzebowanie na energię.

Egzoszkielet pasywny nie ma baterii, kabli ani silników – energię magazynuje w sprężynach, taśmach i elementach elastycznych, a ciężar przenosi sztywnymi wspornikami prosto na ziemię. Zysk siłowy jest mniejszy, bo konstrukcja niczego sztucznie nie „dokłada”, a jedynie mądrzej rozkłada wektory obciążeń. W zamian jest bardzo lekka, tania i absolutnie niezawodna, bo nie ma w niej nic, co mogłoby się rozładować. Dlatego wojsko idzie dwutorowo – ciężkie, aktywne systemy testuje w logistyce, a lekkie, pasywne coraz śmielej wdraża w jednostkach polowych.

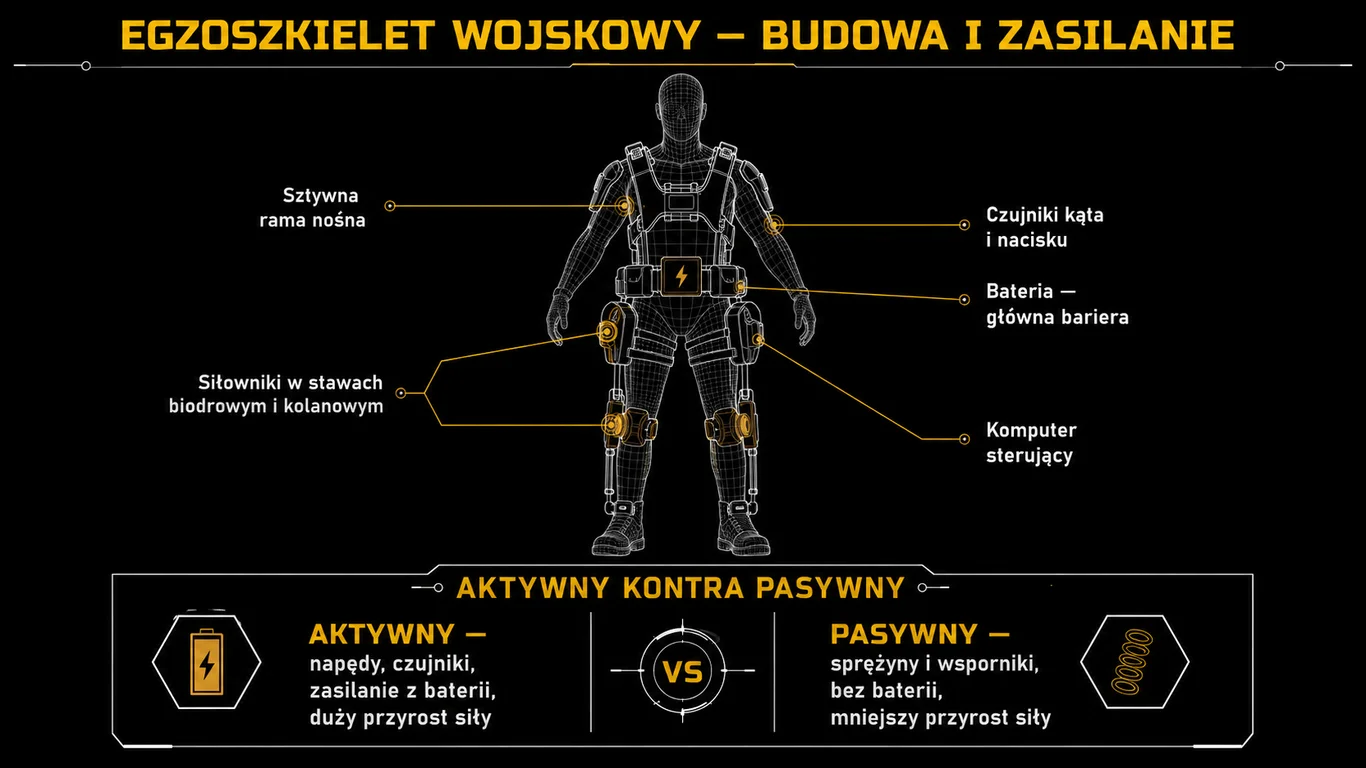

FIG_01 // VISUAL_REF

Kluczowe programy – HULC, TALOS, ONYX i SABER

Przez ostatnie dwie dekady kilka programów wyznaczyło kierunek rozwoju militarnych egzoszkieletów. Prym wiodą Stany Zjednoczone, ale Rosja i Chiny nie pozostają w tyle, rozwijając własne konstrukcje. Poniższe zestawienie porządkuje najważniejsze z projektów.

Kluczowy wniosek płynący z testów jest bezlitosny. Żaden z aktywnych, pełnowymiarowych kombinezonów bojowych nie trafił do masowej służby na pierwszej linii frontu. Najdalej doszły konstrukcje pasywne (jak SABER) oraz systemy wsparcia logistycznego, w których egzoszkielet może przebywać blisko zapasowych źródeł prądu. Reszta rozbiła się o tę samą ścianę – masę własną, odprowadzanie ciepła i pojemność baterii.

HULC i ONYX (Lockheed Martin)

HULC (Human Universal Load Carrier) był pierwszą głośną próbą zbudowania bojowego egzoszkieletu i przez lata stanowił punkt odniesienia dla całej kategorii. Opracowany pierwotnie w laboratorium robotyki na Uniwersytecie Kalifornijskim w Berkeley, w 2009 roku został przejęty przez koncern Lockheed Martin. Była to tytanowa rama wspomagająca biodra i kolana, napędzana hydraulicznie, zdolna przenosić około 90 kg ładunku. Zestaw czujników i mikrokomputer wykrywały ruch użytkownika, więc żołnierz nie musiał obsługiwać systemu ręcznie.

Problem w tym, że HULC poległ na polu biomechaniki. Armia USA przetestowała konstrukcję, ale nigdy jej nie wdrożyła, ponieważ zamiast pomagać, w wielu testach ograniczała ona naturalną biomechanikę chodu i wyraźnie zwiększała wydatek energetyczny żołnierza. Noszenie ramy pochłaniało więcej sił, niż oszczędzało. Producent szukał ratunku w ogniwach paliwowych, ale ostatecznie projekt zarzucono.

Z tej porażki wyciągnięto jednak wnioski. Kolejny projekt Lockheed Martin, ONYX (na licencji B-TEMIA), to lekki, aktywny egzoszkielet wspomagający wyłącznie stawy kolanowe. Elektromechaniczne napędy sterowane algorytmem SI dostarczają moment obrotowy dokładnie w chwili wchodzenia pod górę lub podnoszenia ładunku. Niezależne badania wykazały, że żołnierz w systemie ONYX z 18-kilogramowym plecakiem zużywa znacznie mniej tlenu i energii. To już nie „Iron Man”, lecz precyzyjne wsparcie tam, gdzie mięśnie męczą się najszybciej. Armia USA wyraźnie uwierzyła w ten kierunek – w listopadzie 2018 roku ośrodek NSRDEC w Natick przyznał koncernowi dwuletni kontrakt o wartości 6,9 miliona dolarów na dopracowanie systemu przed testami z udziałem żołnierzy.

TALOS – „pancerz Iron Mana”, który poległ w starciu z fizyką

Najgłośniejszy program egzoszkieletowy w historii wziął się z jednej konkretnej tragedii. 8 grudnia 2012 roku podczas odbijania amerykańskiego lekarza z rąk talibów podczas wojny w Afganistanie zginął starszy bosman Nicolas Checque z SEAL Team 6, który jako pierwszy wbiegł do budynku i przyjął ogień na siebie. Dowodzący wówczas siłami specjalnymi admirał William McRaven uznał, że technologia powinna ochronić żołnierza, który jako pierwszy wchodzi do szturmowanego pomieszczenia. W maju 2013 roku rzucił przemysłowi wyzwanie: zbudujcie kombinezon, który to zmieni.

TALOS (Tactical Assault Light Operator Suit) to najbardziej ambitny program Dowództwa Operacji Specjalnych USA (USSOCOM). Nazwa nie jest przypadkowa – to ukłon w stronę Talosa, spiżowego olbrzyma z mitologii greckiej, który strzegł brzegów Krety. Miał to być w pełni opancerzony, zasilany kombinezon, który jednocześnie chroni przed ostrzałem z broni maszynowej, fizycznie wzmacnia operatora i daje mu przewagę informacyjną dzięki wbudowanym wyświetlaczom przeziernym (HUD) i czujnikom biometrycznym.

Skala przedsięwzięcia była bezprecedensowa. Przy projekcie pracowało 56 przedsiębiorstw, 16 agencji rządowych, 13 uniwersytetów i 10 laboratoriów narodowych, a budżet sięgnął około 80 milionów dolarów. Pułapką okazały się jednak założenia taktyczne – kombinezon miał zapewniać moc rzędu 12 kW przez 12 godzin. Wygenerowanie takiej energii wymagało dźwigania ogromnych, ciężkich baterii, które same z siebie odbierały operatorowi mobilność.

Program nie był jednak czystą stratą pieniędzy. Wypracowane w nim technologie trafiły do służby jako osobne elementy: ultralekkie polietylenowe płyty balistyczne, odzież biometryczna z inteligentnych tkanin, zminiaturyzowane systemy łączności oraz aktywne chłodzenie odzieży, oparte na siatce cienkich przewodów rozprowadzających pod ubiorem wodę o kontrolowanej temperaturze. Ten ostatni element okazał się szczególnie cenny dla operatorów działających w skrajnych warunkach termicznych, od pustyni po długotrwałe operacje w zimnej wodzie.

Co przyszło po TALOS – Hyper-Enabled Operator

Zamknięcie programu nie oznaczało odwrotu USSOCOM od idei wzmacniania żołnierza. Zmieniła się natomiast definicja tego, co właściwie należy wzmacniać. Skoro fizyka baterii nie pozwalała dołożyć operatorowi siły, dowództwo przesunęło środki na dokładanie mu wiedzy. Tak narodziła się koncepcja Hyper-Enabled Operator (HEO), czyli operatora o zwielokrotnionych możliwościach. USSOCOM opisuje ją nie jako zerwanie z TALOS-em, lecz jako płynne przejście z domeny fizycznej do domeny poznawczej.

Zamiast pancerza wspomaganego siłownikami HEO opiera się na czterech filarach: łączności, mocy obliczeniowej, czujnikach i danych oraz interfejsach człowiek-maszyna. Celem jest przekazanie żołnierzowi działającemu w terenie odciętym od zaplecza dokładnie tej informacji, której potrzebuje, w chwili, w której jej potrzebuje. Kluczowe jest tu słowo „dokładnie” – twórcy koncepcji podkreślają, że chodzi o zmniejszenie, a nie zwiększenie obciążenia poznawczego operatora. Zalanie żołnierza strumieniem danych z dziesiątków czujników jest bowiem równie groźne, co pozostawienie go bez informacji.

Jak działa egzoszkielet – napęd, czujniki i celność w ruchu

Aktywny egzoszkielet działa jak dodatkowy, zewnętrzny układ mięśniowo-szkieletowy. Sztywna rama biegnie równolegle do nóg i pleców użytkownika, a w kluczowych stawach (biodra, kolana) umieszczone są siłowniki. Sercem całości jest zaawansowana pętla sprzężenia zwrotnego – system musi odgadnąć zamiar ruchu ułamek sekundy wcześniej, niż człowiek go wykona.

Dane z żyroskopów, akcelerometrów i czujników nacisku w podeszwach trafiają do komputera, który decyduje, z jaką siłą wesprzeć dany staw. Okazuje się, że to wsparcie ma znaczenie nie tylko logistyczne. Jak pokazuje załączony poniżej materiał wideo z testów chińskiej armii, taktyczny egzoszkielet aktywny potrafi stabilizować postawę operatora. Redukcja wstrząsów i obciążeń podczas chodu pozwala żołnierzowi na znacznie płynniejsze przemieszczanie się, co z kolei wyraźnie poprawia celność prowadzenia ognia w ruchu i umożliwia zabranie większego zapasu amunicji.

Z kolei egzoszkielety pasywne (jak wspomniany wcześniej amerykański SABER) działają wyłącznie w oparciu o mechanikę. Wykorzystują systemy elastycznych taśm, które naciągają się np. podczas schylania po skrzynkę z amunicją, magazynując energię kinetyczną. Gdy żołnierz się prostuje, taśmy pomagają mu wstać. Brak silników oznacza brak awarii i zerowe uzależnienie od prądu.

◆ POLECANY PRODUKTBRON.PL

Primal Gear

Kamizelka taktyczna PRIMAL GEAR Rush Plate Carrier

364.99 PLN

Modułowy plate carrier MultiCam — realny sprzęt do rozkładania ciężaru oporządzenia, zanim zrobią to za żołnierza egzoszkielety.

Kup w Bron.pl →

Największa bariera – zasilanie i taktyczne ryzyko

Wszystkie ambitne programy egzoszkieletów bojowych rozbiły się o ten sam mur. Zasilany kombinezon całego ciała potrzebuje ogromnej mocy. Taką energię trzeba skądś wziąć i przez cały czas nosić na sobie. Dostępne dziś akumulatory litowo-jonowe po prostu nie mają wystarczającej gęstości energii w stosunku do swojej masy. To bariera fizykochemiczna, a nie czysto inżynieryjna.

Problem zasilania generuje kolejne trudności:

• Masa własna konstrukcji – im mocniejsze silniki i większa bateria, tym cięższy staje się sam kombinezon, niwecząc własne korzyści ze wspomagania.
• Sygnatura cieplna i akustyczna – pracujące siłowniki elektryczne i hydrauliczne generują hałas oraz ciepło, co ułatwia wykrycie żołnierza przez termowizję wroga.
• Niezawodność w błocie – pole walki to woda, pył i wstrząsy, w których odsłonięta precyzyjna elektronika łatwo zawodzi.

Zastosowania – okop kontra logistyka

Najciekawszy paradoks tej technologii polega na tym, że egzoszkielety doskonale radzą sobie tam, gdzie nie pada ani jeden strzał. Logistyka – załadunek amunicji artyleryjskiej, obsługa magazynów i naprawa ciężkiego sprzętu – to naturalne środowisko dla tych systemów. Praca odbywa się tam blisko gniazdek elektrycznych, a baterie można wymieniać rotacyjnie.

Sztandarowym przykładem takiego podejścia był Guardian XO firmy Sarcos, testowany przez Korpus Piechoty Morskiej USA. To zasilany bateryjnie kombinezon całego ciała o 24 stopniach swobody, pozwalający operować ładunkiem rzędu 90 kg tak, jakby ważył kilka kilogramów, bo maszyna kompensuje zarówno grawitację, jak i bezwładność. Modułowa konstrukcja pozwala wejść w niego i wyjść w około 30 sekund, bez zdejmowania oporządzenia. Niestety, historia tej firmy pokazuje brutalność rynku – pod koniec 2023 roku Sarcos zwolnił większość załogi, a w 2024 roku przekształcił się w spółkę Palladyne AI zajmującą się wyłącznie oprogramowaniem. Uznano, że wprowadzenie wielkich egzoszkieletów na rynek jako gotowego produktu jest wciąż zbyt kosztowne.

Na pierwszej linii frontu królują obecnie rozwiązania najprostsze. Amerykański program SABER (pasywny egzoszkielet odciążający plecy o wadze zaledwie 1,3 kg) jest już oficjalnie wprowadzany do wyposażenia wojsk logistycznych. Chiny również masowo wdrażają pasywne szkielety nośne do zaopatrywania wojsk górskich. Chińska telewizja CCTV-7 pokazała ćwiczenia 76. Grupy Armii, podczas których żołnierze pokonywali skaliste zbocza z ciężkimi karabinami maszynowymi, a jeden z nich miał na sobie prostą, niezasilaną ramę pełniącą funkcję biernego stabilizatora pleców i nóg. Powód jest prozaiczny – w tego typu działaniach broń, kamizelka, środki łączności i amunicja potrafią łącznie przekroczyć 40 kg na żołnierza. Pekin nie porzuca przy tym marzeń o aktywnych pancerzach taktycznych, co udowadnia załączony wyżej film.

Kierunek rozwoju wydaje się przesądzony. Tak jak drony wojskowe najpierw latami pełniły wyłącznie nudne funkcje rozpoznawcze, zanim zaczęły zrzucać granaty, tak egzoszkielet najpierw musi udowodnić swoją wartość w logistyce. Dopiero gdy doczekamy się rewolucji w magazynowaniu energii, wspomagany pancerzem piechur ruszy do szturmu.
