J-20 „Mighty Dragon” (chińskie 威龙 Wēi Lóng – Potężny Smok) to chiński myśliwiec piątej generacji firmy Chengdu Aircraft Industry Group (CAIG), pierwsza taka maszyna spoza USA i bezpośredni rywal amerykańskiego F-22 Raptor. Wprowadzony do służby PLAAF 9 marca 2017 roku, dziś jest jednym z najliczniejszych myśliwców 5. generacji poza Stanami Zjednoczonymi.

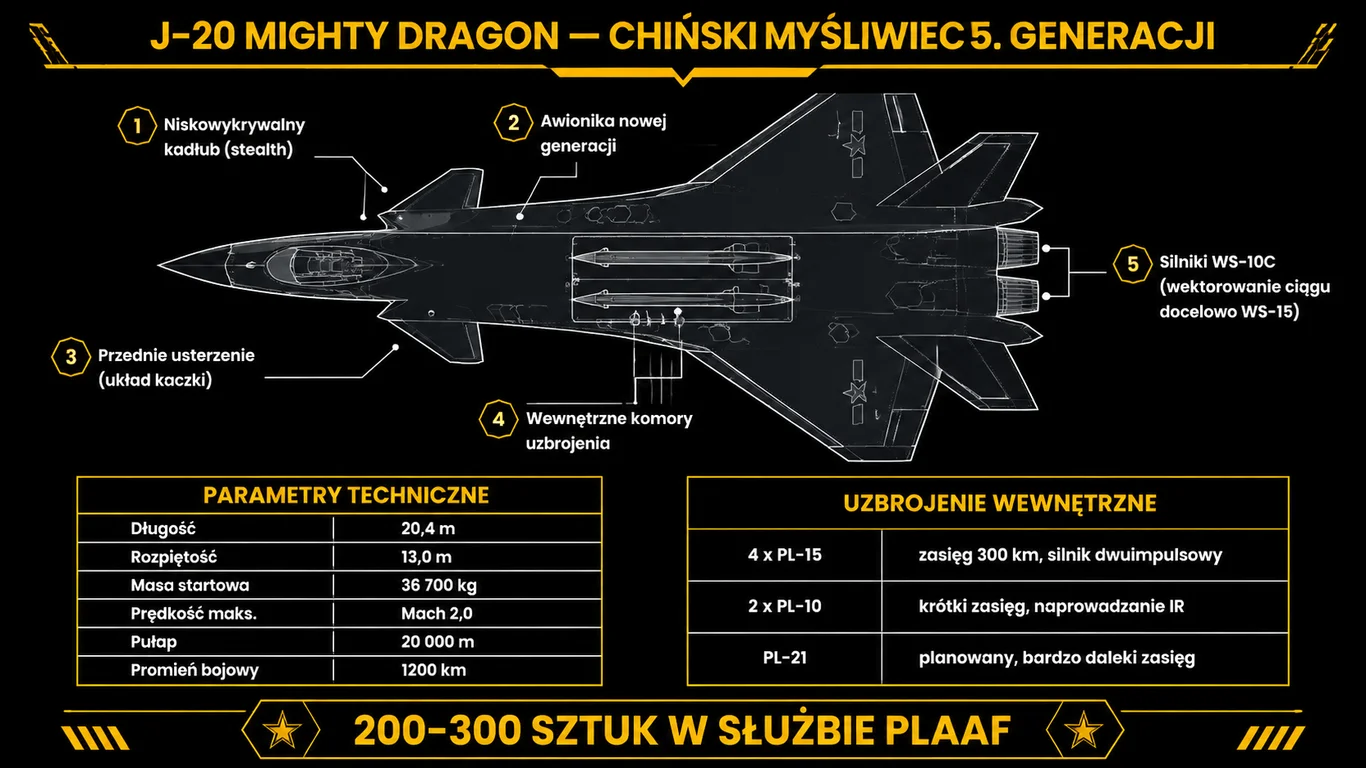

Charakterystyczny układ aerodynamiczny J-20 to skrzydło w układzie delta z usterzeniem przednim (tzw. układ kaczki) oraz podwójnymi pionowymi statecznikami pochylonymi na zewnątrz – konfiguracja zaprojektowana tak, by zmniejszyć skuteczną powierzchnię odbicia (SPO) i poprawić manewrowość naddźwiękową. Główne uzbrojenie wewnętrzne to pociski powietrze-powietrze dalekiego zasięgu PL-15 oraz PL-10 krótkiego zasięgu.
Kolejnym krokiem rozwojowym jest wprowadzenie silników Xian WS-15 z wektorowaniem ciągu – maszyna odbyła z nimi pierwszy lot w połowie 2023 roku. Mają one dorównać rozwiązaniom z F-22 i rosyjskiego Su-57 Felon.
Historia rozwoju – od programu J-XX do pierwszego lotu (2011)
Geneza J-20 sięga końca lat 90. XX wieku, kiedy Siły Powietrzne Chińskiej Armii Ludowo-Wyzwoleńczej (PLAAF) ogłosiły program „J-XX” na nowoczesny myśliwiec piątej generacji. W konkurencji wzięły udział dwie chińskie firmy – Chengdu Aircraft Industry Corporation (CAIC) z propozycją „J-XX-201” (późniejszy J-20) i Shenyang Aircraft Corporation (SAC) z propozycją „J-XX-101” (późniejszy J-31/FC-31).
Konkurencja Chengdu vs Shenyang (1999–2008)
Konkurencja między Chengdu (gdzie zaprojektowano J-7 i J-10) a Shenyang (odpowiedzialnym za J-11, czyli kopię Su-27 Flanker) trwała 9 lat. Chengdu wygrało dzięki bardziej ambitnemu projektowi – dwusilnikowemu ciężkiemu myśliwcowi przewagi powietrznej, podczas gdy Shenyang proponował lżejszą maszynę bliższą F-35. W 2008 roku PLAAF wybrało J-20 jako priorytet, a J-31 zostało przekwalifikowane na program eksportowy (później FC-31 i J-35 dla lotnictwa marynarki wojennej PLA Navy).
Pierwszy lot 11.01.2011
11 stycznia 2011 roku prototyp J-20 numer „2001” (czerwony numer) wzniósł się w powietrze z lotniska Chengdu Aircraft Industry w prowincji Syczuan. Lot trwał 15 minut.
Wydarzenie zostało zinterpretowane jako celowo zaplanowane podczas wizyty w Pekinie amerykańskiego sekretarza obrony Roberta Gatesa, który spotykał się tego dnia z prezydentem Hu Jintao. Pekin oficjalnie zaprzeczył, twierdząc, że Hu Jintao nie wiedział o teście, ale wielu analityków uznało to wyjaśnienie za nieprawdopodobne.
Wejście do służby (2017) i produkcja
Pierwsze 4 maszyny seryjne (numery „62001”–„62004”) zostały dostarczone do 176. Brygady Lotniczej PLAAF w bazie Cangzhou 9 marca 2017 roku. Wstępna gotowość operacyjna (IOC) została ogłoszona w lutym 2018 roku. Łącznie do 2024 roku wyprodukowano 200–300 sztuk (według różnych szacunków wywiadowczych), z roczną produkcją ok. 40–50 maszyn. To znacznie więcej niż w przypadku amerykańskiego F-22 Raptor (187 sztuk, produkcja zakończona w 2011 roku), ale wyraźnie mniej niż obecne tempo dostaw F-35 (ponad 1000 sztuk łącznie na świecie).
Konstrukcja i charakterystyka stealth
J-20 łączy aerodynamikę układu kaczki z rozwiązaniami obniżającymi wykrywalność, typowymi dla piątej generacji. To kompromis konstrukcyjny odmienny od maszyn amerykańskich i rosyjskich.
Skrzydło delta z usterzeniem przednim i podwójne pionowe stateczniki
W odróżnieniu od F-22 (klasyczny układ z pionowym statecznikiem prostym) i F-35 (klasyczny układ z pionowym usterzeniem pochylonym), J-20 ma trzy zestawy powierzchni nośnych: usterzenie przednie (kanardy), główne skrzydło w układzie delta oraz podwójne pionowe stateczniki na końcach kadłuba, pochylone na zewnątrz pod kątem 50 stopni. Kanardy teoretycznie zwiększają skuteczną powierzchnię odbicia (większa powierzchnia odbijająca fale radaru), ale poprawiają manewrowość przy niskich prędkościach oraz podczas startu i lądowania. Chińscy projektanci najwyraźniej uznali tę zaletę za na tyle istotną, by zaakceptować nieznaczne pogorszenie właściwości stealth.
Sygnatura radarowa i materiały obniżające wykrywalność
Szacowana skuteczna powierzchnia odbicia (SPO) J-20 wynosi 0,025–0,1 m² (dla porównania: F-22 to ok. 0,0001 m², czyli 250–1000 razy mniej, a F-35 ok. 0,005 m², czyli 5–20 razy mniej). To znacznie wyższa wartość niż w amerykańskich maszynach piątej generacji, ale dwukrotnie niższa niż w myśliwcach czwartej generacji, takich jak Su-35.
Chińczycy stosują materiały pochłaniające promieniowanie radarowe (ang. RAM) wzdłuż krawędzi natarcia i wlotów powietrza, esowato wygięte kanały dolotowe (ukrywające łopatki sprężarek silników przed radarem) oraz wewnętrzne komory uzbrojenia (3 komory: 2 boczne dla pocisków PL-10, 1 główna na maksymalnie 4 pociski PL-15).
Silniki i program WS-15
Główną słabością J-20 do 2024 roku były silniki. Pierwsze egzemplarze używały importowanych rosyjskich jednostek Saturn AL-31F (znanych z Su-27 i Su-30) ze względu na opóźnienia chińskiego programu napędowego. Od 2019 roku trwa wymiana na krajowe Shenyang WS-10C (z ciągiem na dopalaniu 142 kN).
Program WS-15 (Xian Aero Engine, wektorowanie ciągu, ciąg szacowany na 160–180 kN) długo się opóźniał – J-20 odbył pierwszy lot z tymi silnikami w połowie 2023 roku. WS-15 ma dorównać amerykańskiemu Pratt & Whitney F119 (z F-22 Raptor) i pozwolić J-20 na lot naddźwiękowy bez użycia dopalacza (tzw. supercruise) oraz pełną manewrowość dzięki wektorowaniu ciągu, podobnie jak w Su-35.
Dane techniczne J-20
J-20 jest rozmiarem zbliżony do amerykańskiego F-22 Raptor, ale jest od niego dłuższy i lżejszy.
| Parametr | Wartość |
|---|---|
| Długość | 20,4 m |
| Rozpiętość | 13,0 m |
| Wysokość | 4,45 m |
| Masa pusta | 19 391 kg |
| Masa startowa max | 36 700 kg |
| Silniki (do 2019) | 2 × Saturn AL-31F (import z Rosji) |
| Silniki (od 2019) | 2 × Shenyang WS-10C |
| Silniki (planowane 2025+) | 2 × Xian WS-15 z wektorowaniem ciągu |
| Ciąg max z dopalaczem | 2 × 142 kN (WS-10C) |
| Prędkość max | Mach 2,0 |
| Pułap | 20 000 m |
| Promień bojowy | 1200 km |
| Zasięg przebazowania | 5500 km z 2 dodatkowymi zbiornikami |
| Załoga | 1 (J-20A/B) lub 2 (J-20S) |
| Sygnatura radarowa (SPO) | 0,025–0,1 m² |
| Wewnętrzne komory uzbrojenia | 3 (główna + 2 boczne) |
| Pociski powietrze-powietrze max | 4 × PL-15 + 2 × PL-10 |
Uzbrojenie i awionika
J-20 dysponuje pełnym arsenałem chińskich pocisków powietrze-powietrze nowej generacji, nastawionym przede wszystkim na walkę z dystansu, poza zasięgiem wzroku (ang. BVR – Beyond Visual Range).
Pociski PL-15 i PL-21
PL-15 to chiński pocisk powietrze-powietrze dalekiego zasięgu napędzany dwuimpulsowym silnikiem rakietowym, zaliczany do tej samej klasy co amerykański AIM-120D i rozwijany AIM-260 JATM (europejski Meteor, z którym bywa porównywany, używa natomiast napędu strumieniowego). Zasięg deklarowany wynosi do 300 km (dla porównania: AIM-120D AMRAAM ma ok. 160 km, a Meteor ponad 200 km).
W pocisku zastosowano aktywną głowicę radiolokacyjną z anteną AESA, a dwukierunkowa łączność z wystrzeliwującym samolotem pozwala korygować tor lotu w fazie przelotowej. Eksportowa wersja PL-15E ma zasięg zmniejszony do 150 km. Trwa też rozwój pocisku bardzo dalekiego zasięgu PL-21, jednak jego parametry i data wejścia do służby pozostają niepotwierdzone.
Pociski PL-10 krótkiego zasięgu
PL-10 to chiński odpowiednik AIM-9X Sidewinder i izraelskiego Python-5 – pocisk powietrze-powietrze krótkiego zasięgu z termowizyjną głowicą samonaprowadzającą (IIR), zdolnością rażenia celów znajdujących się pod dużym kątem względem osi podłużnej samolotu (dzięki integracji z celownikiem nahełmowym, ang. HMD) oraz odchylaną dyszą wektorującą ciąg dla większej zwrotności. Zasięg wynosi 20 km, a prędkość maksymalna Mach 4.
Awionika – Type 1475 AESA i DAS
Główny radar J-20 to Type 1475 KLJ-5 z aktywnym skanowaniem elektronicznym (ang. AESA) – antena ścianowa z 1856 modułami nadawczo-odbiorczymi, o zasięgu wykrywania 200–250 km dla obiektów o skutecznej powierzchni odbicia 5 m² (np. chiński śmigłowiec Z-9, amerykański myśliwiec F-15). Pełny sektor skanowany jest w czasie poniżej sekundy.
Rozproszony system obserwacji (ang. DAS) to sześć kamer optoelektronicznych i podczerwieni rozmieszczonych wokół kadłuba, zapewniających świadomość sytuacyjną w zakresie 360 stopni (odpowiednik systemów EOTS i DAS z amerykańskiego F-35). Celownik nahełmowy (HMD) to chińska wersja rozwiązania firmy BAE, zintegrowana z pociskami PL-10 do rażenia celów poza osią lotu.
Misja i taktyka – Tajwan i Morze Południowochińskie
Główne zadanie J-20 to wywalczenie przewagi powietrznej nad Tajwanem i Morzem Południowochińskim. Chińska doktryna antydostępowa i blokady strefy (ang. A2/AD – Anti-Access/Area Denial) zakłada, że J-20 uzbrojone w pociski PL-15 zniszczą amerykańskie latające cysterny KC-46 Pegasus oraz samoloty wczesnego ostrzegania E-3 Sentry i E-7 Wedgetail z dystansu 300 km, zanim amerykańskie myśliwce F-22 i F-35 dotrą do strefy walki.
J-20S i program „lojalnego skrzydłowego”
Najnowszy wariant J-20S (oblatany w 2021 roku) to wersja dwumiejscowa z drugim członkiem załogi za pilotem. W odróżnieniu od podstawowego J-20A (gdzie w wersji szkolnej drugie stanowisko zająłby instruktor), J-20S pełni rolę dowodzenia i kierowania walką – drugi członek załogi dowodzi rojem bezzałogowych „lojalnych skrzydłowych” (chińskie bezzałogowe maszyny uderzeniowe o obniżonej wykrywalności GJ-11 Sharp Sword i FH-97A), które prowadzą rozpoznanie, zakłócanie radarów i uderzenia.
To odpowiednik amerykańskiego programu CCA (Collaborative Combat Aircraft) planowanego dla sił powietrznych USA na okolice 2030 roku. Według raportów PLAAF J-20S osiągnął gotowość operacyjną w 4. kwartale 2024 roku.
J-20 a konkurencja globalna
W kategorii myśliwców piątej generacji J-20 ma trzech głównych konkurentów światowych:
- F-22 Raptor (USA, Lockheed Martin) – najlepsze właściwości stealth (skuteczna powierzchnia odbicia ok. 0,0001 m²), wektorowanie ciągu w dwóch płaszczyznach, lot naddźwiękowy bez dopalacza, produkcja zakończona w 2011 roku (187 sztuk), brak wersji eksportowej, planowana modernizacja w latach 2025–2030.
- F-35 Lightning II (USA, Lockheed Martin) – wielozadaniowy myśliwiec piątej generacji, 3 warianty (A/B/C), ponad 1000 sztuk w służbie na świecie (w 16 krajach), światowej klasy fuzja danych z czujników.
- Su-57 Felon (Rosja, Suchoj) – konkurent z 2017 roku, słabsze właściwości stealth (skuteczna powierzchnia odbicia 0,1–0,5 m²), wektorowanie ciągu w trzech płaszczyznach, problemy z silnikiem Izdielije 30, niska produkcja (20–30 sztuk).
- KAI KF-21 Boramae (Korea Płd., KAI) – myśliwiec generacji 4,5 z elementami obniżającymi wykrywalność, pierwszy lot w 2022 roku, pierwsze dostawy seryjne planowane na 2026 rok, a wstępna gotowość operacyjna w drugiej połowie lat 20.
J-20 pozostaje jedynym chińskim myśliwcem 5. generacji w służbie liniowej. W rozwoju jest też J-35 (FC-31 Shenyang, mniejszy wielozadaniowy samolot 5. generacji dla lotniskowców PLA Navy klasy Fujian) oraz J-XX (program szóstej generacji, którego prototyp odbył pierwszy lot pod koniec grudnia 2024 roku).
J-20 Mighty Dragon – najczęściej zadawane pytania (FAQ)
Czy J-20 jest prawdziwym myśliwcem piątej generacji?
Tak, J-20 spełnia cztery z pięciu klasycznych kryteriów myśliwca piątej generacji: obniżoną wykrywalność (skuteczna powierzchnia odbicia 0,025–0,1 m² – większa niż 0,0001 m² w F-22, ale wyraźnie mniejsza niż w maszynach czwartej generacji), fuzję danych z czujników (radar Type 1475 AESA, rozproszony system obserwacji DAS oraz optoelektronika i podczerwień), zdolność do działania w sieci (łącze danych klasy Link-16) i walkę poza zasięgiem wzroku (pociski PL-15 z zasięgiem do 300 km). Brakuje piątego kryterium – lotu naddźwiękowego bez dopalacza – ponieważ obecne silniki WS-10C nie mają wystarczającej mocy. Z silnikami WS-15 J-20 ma osiągnąć pełen status maszyny piątej generacji. Główni krytycy (Tom Karako z CSIS, Justin Bronk z RUSI) klasyfikują obecny J-20 jako maszynę „generacji 5.0” – mniej zaawansowaną niż F-22 i F-35, ale wyraźnie przewyższającą czwartą generację, jak Su-35 czy Eurofighter Typhoon.
Ile J-20 mają Chiny w służbie?
Według raportów wywiadowczych (US Office of Naval Intelligence, IISS Military Balance 2024) Chiny miały w służbie 200–300 sztuk J-20 do końca 2024 roku. Roczna produkcja wynosi 40–50 maszyn (po 2020 roku, kiedy ruszyła pełna seria z chińskimi silnikami WS-10C). Dla porównania amerykański F-22 Raptor zatrzymał się na 187 sztukach (produkcja zakończona w 2011 roku), a F-35 Lightning II osiągnął ponad 1000 sztuk globalnie (z czego ok. 600 dla USAF i USN). Plan rozwoju PLAAF do 2030 roku zakłada 500–700 sztuk J-20 w służbie, co czyni go drugą po F-35 najliczniejszą flotą myśliwców 5. generacji na świecie.
Jak dobrze J-20 wypada w porównaniu z F-22 Raptor?
W pojedynku 1 na 1 F-22 Raptor ma znaczącą przewagę: zdecydowanie lepsze właściwości stealth (skuteczna powierzchnia odbicia 250–1000 razy mniejsza), wektorowanie ciągu w dwóch płaszczyznach zapewniające wyjątkową manewrowość, lot naddźwiękowy bez dopalacza (Mach 1,8) i lepszą fuzję danych z czujników. Główne wady F-22 to: starszy radar APG-77 (choć zmodernizowany do wersji APG-77v1), brak celownika nahełmowego, mała liczba egzemplarzy (187 sztuk) oraz wysoki koszt eksploatacji (60–80 tys. USD za godzinę lotu wobec 35–40 tys. dla J-20). Główne zalety J-20 nad F-22 to: większy zasięg pocisków (PL-15 300 km wobec 160 km AIM-120D), większy promień bojowy (1200 wobec 850 km) i wyższe tempo produkcji (40–50 sztuk rocznie wobec zera). Analitycy wskazują, że w pojedynku jeden na jeden przewagę zachowałby F-22, ale Chiny mogą ją zniwelować liczebnością – dzięki znacznie wyższej produkcji J-20 na teatrze działań na Pacyfiku.
Czy J-20 będzie eksportowany?
Aktualnie Chiny nie eksportują J-20 i prawdopodobnie nie będą tego robić w najbliższej dekadzie. Powody: technologia stealth jest ściśle tajna, J-20 jest priorytetem dla PLAAF (Chiny nie mają nadwyżki produkcyjnej na eksport), a sprzedaż komplikowałaby relacje z USA w przypadku potencjalnych klientów, takich jak Pakistan czy Iran. Zamiast J-20 Chiny oferują na eksport mniejszy myśliwiec J-35 (rozwinięcie FC-31) – mowa o około 40 maszynach dla Pakistanu (oficjalny kontrakt nie został jednak potwierdzony, a dostawy zapowiadane są na przełom 2026 i 2027 roku) oraz o potencjalnym zainteresowaniu innych państw. J-35 jest tańszy (60–80 mln USD za sztukę vs 100–120 mln za J-20), lżejszy (24 t vs 36 t maksymalnej masy startowej) i bardziej wielozadaniowy. Dla J-20 nigdy nie planowano wersji eksportowej.
Co to jest J-20S i czemu Chiny robią dwumiejscowy myśliwiec 5. generacji?
J-20S to dwumiejscowa wersja J-20 wprowadzona do służby PLAAF w 4. kwartale 2024 roku. W odróżnieniu od F-22 (jednomiejscowy) i Su-57 (głównie jednomiejscowy, z możliwą wersją szkolną), Chiny stworzyły J-20S z konkretną rolą bojową – dowodzenia rojem bezzałogowych „lojalnych skrzydłowych”. Drugi członek załogi (operator uzbrojenia i dowódca grupy powietrznej) kieruje grupą 2–4 dronów bojowych GJ-11 Sharp Sword (bezzałogowa maszyna uderzeniowa o obniżonej wykrywalności) i FH-97A (dron taktyczny), które prowadzą rozpoznanie, zakłócanie radarów oraz uderzenia na cele naziemne. To pierwszy bojowy myśliwiec piątej generacji przystosowany do ścisłego współdziałania maszyn załogowych i bezzałogowych. Amerykański odpowiednik – program Collaborative Combat Aircraft (CCA) – planowany jest na okolice 2030 roku dla F-35 i NGAD. J-20S daje Chinom 5–6 lat przewagi w tej dziedzinie.
