NASAMS (National Advanced Surface-to-Air Missile System, pierwotnie Norwegian) to norwesko-amerykański zestaw przeciwlotniczy krótkiego i średniego zasięgu opracowany przez Kongsberg Defence & Aerospace i Raytheon Technologies (obecnie RTX Corporation). Jego istotą jest koncepcja, która zmieniła rynek obrony powietrznej: wystrzeliwanie lotniczego pocisku AIM-120 AMRAAM z naziemnej wyrzutni, co dało początek terminowi „surface-launched AMRAAM” (SL-AMRAAM).
System trafił do służby w Norwegii w 1998 roku i od tego czasu został zakupiony przez kilkanaście państw – m.in. USA, Hiszpanię, Holandię, Finlandię, Litwę, Węgry, Chile, Indonezję, Australię, Oman, Katar i Ukrainę. Globalne uznanie zyskał jednak dopiero w 2022 roku, gdy USA przekazały pierwsze baterie Ukrainie, a system zaczął skutecznie strącać rosyjskie pociski manewrujące oraz drony Shahed-136.
W tym artykule szczegółowo analizujemy system NASAMS: architekturę trzech pojazdów bazowych, używane pociski, dane techniczne, wyniki bojowe w Ukrainie oraz – wbrew powielanym mitom – kwestię jego obecności w Polsce.
Historia rozwoju – od Norwegii do globalnego standardu
Geneza NASAMS sięga początku lat 90. XX wieku, kiedy norweskie siły zbrojne szukały następcy dla starzejącego się systemu MIM-23 Hawk – amerykańskiego zestawu z lat 60. używanego w NATO. Norweski plan zakładał zastosowanie nowoczesnego pocisku AIM-120 AMRAAM (wprowadzonego do uzbrojenia lotnictwa w 1991 roku) w trybie ziemia-powietrze.
Wspólne przedsięwzięcie Kongsberg-Raytheon (1990–1995)
Kontrakt na rozwój NASAMS został podpisany w 1991 roku między norweskim ministerstwem obrony, Kongsberg Defence & Aerospace (norweski producent z Kongsbergu) i firmą Raytheon (amerykański producent AIM-120). Kongsberg odpowiadał za architekturę systemu (wyrzutnia, FDC, integracja), a Raytheon za pociski i radar MPQ-64 Sentinel. Pierwsza wersja NASAMS I osiągnęła gotowość operacyjną w norweskich Siłach Powietrznych w 1998 roku, zastępując baterie MIM-23 Hawk.
NASAMS II – modernizacja 2007
W 2007 roku wprowadzono wersję NASAMS II z dwiema głównymi innowacjami: integracją z systemem wymiany danych Link-16 (umożliwiającą współpracę z innymi zasobami NATO, np. samolotami AWACS) oraz nowym radarem MPQ-64F1 Sentinel (większy zasięg, wyższa odporność na zakłócenia).
NASAMS III i przyszłe wersje (2019+)
W 2019 roku zaprezentowano NASAMS III z dalszymi ulepszeniami awioniki, integracją z nowoczesnymi sieciami dowodzenia (Battle Management System) i wsparciem dla nowych pocisków – AMRAAM-ER (Extended Range, zasięg ok. 50 km) oraz AIM-9X Sidewinder Block II do zwalczania m.in. dronów klasy Shahed-136. W planach jest NASAMS IV z radarem AESA nowej generacji (zamiast obecnego dopplerowskiego MPQ-64) i integracją z systemami antydronowymi C-UAS.
Architektura systemu – trzy pojazdy bazowe

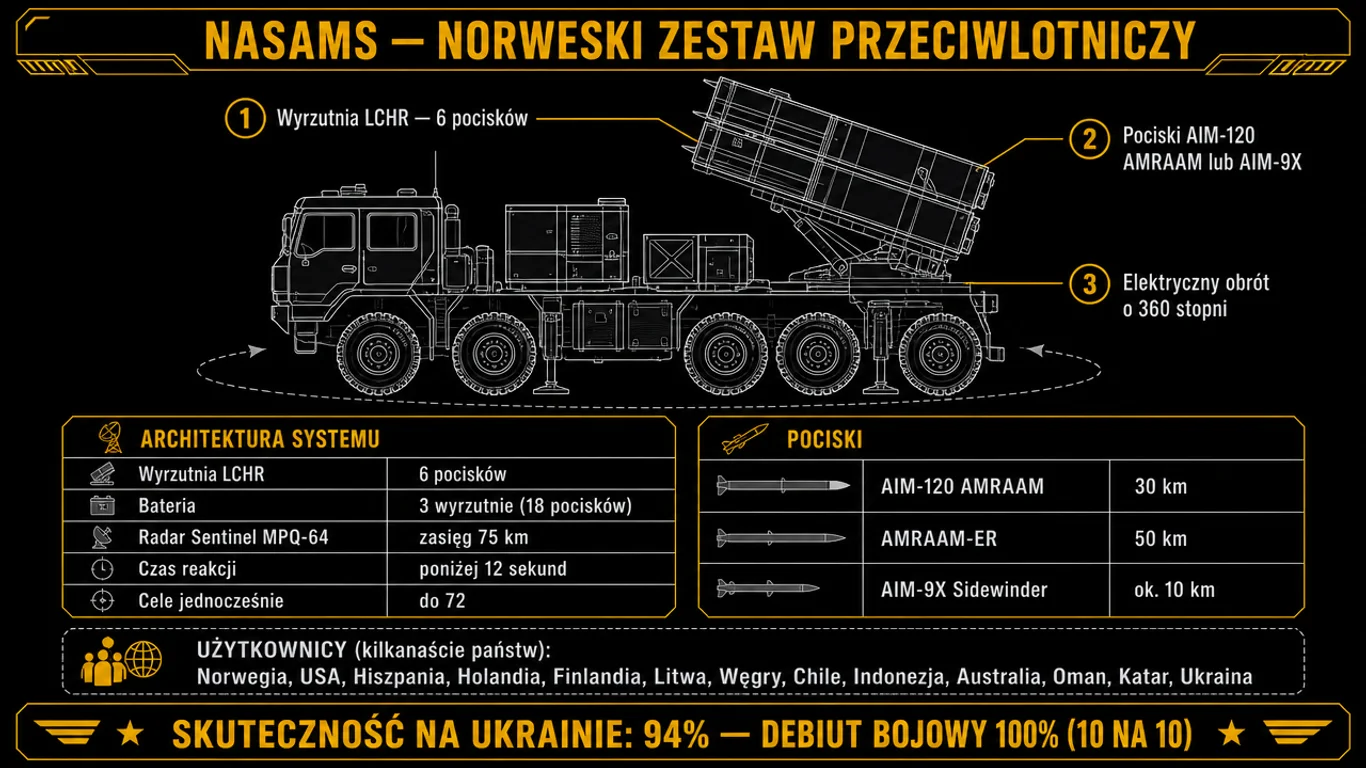

NASAMS ma modułową architekturę zbudowaną wokół trzech głównych elementów:
Wyrzutnia LCHR (Launcher Canister Holder Rack)
Wyrzutnia NASAMS to platforma montowana na podwoziu ciężarówki (np. Iveco lub Volvo) z sześcioma kontenerami startowymi, z których każdy mieści jeden pocisk AIM-120 AMRAAM, AMRAAM-ER lub AIM-9X Sidewinder. Wyrzutnia może zostać przygotowana do strzału w 30 minut od zajęcia pozycji. Posiada elektryczny mechanizm obrotu o 360 stopni i podniesienia (elewacji) do 85 stopni. Standardowa jednostka ogniowa NASAMS składa się z 3 wyrzutni (18 pocisków w salwie), choć konfiguracje eksportowe bywają rozbudowywane do większej liczby wyrzutni.
Fire Distribution Center (FDC)
FDC to centralne stanowisko dowodzenia i kierowania ogniem – pojazd z kabiną operatorów (zazwyczaj 2 osoby: oficer taktyczny i asystent). FDC odbiera dane z radaru Sentinel, integruje informacje z innych źródeł przez Link-16, ustala priorytety celów i wysyła komendy startowe do wyrzutni. Czas reakcji FDC od wykrycia celu do wystrzelenia pocisku wynosi poniżej 12 sekund.
Radar MPQ-64 Sentinel
Sentinel to trójwymiarowy radar dopplerowski pasma X (8–12 GHz) produkcji Raytheona, montowany na przyczepie holowanej przez pojazdy typu HMMWV lub LMTV. Zasięg wykrywania wynosi do 75 km dla obiektów o skutecznej powierzchni odbicia (RCS) 1 m² (np. pociski manewrujące) i ok. 40 km dla mniejszych celów. Czas skanowania pełnego sektora 360 stopni to zaledwie 2 sekundy (antena obraca się z prędkością 30 obrotów na minutę). Sentinel elektronicznie steruje wiązką w pionie, dzięki czemu może śledzić kilkadziesiąt celów jednocześnie.
Dane techniczne NASAMS
NASAMS w wersji NASAMS III (najbardziej aktualnej) ma następujące parametry techniczne.
| Parametr | Wartość |
|---|---|
| Klasa | Short-to-medium range SAM (SHORAD-MR) |
| Pułap przechwytu | ok. 15 km (AMRAAM standard) / ok. 16 km (AMRAAM-ER) |
| Zasięg horyzontalny | do ok. 30 km (AMRAAM) / ok. 50 km (AMRAAM-ER) |
| Czas reakcji (od wykrycia do startu) | < 12 sekund |
| Liczba celów zwalczanych jednocześnie | do 72 (w pełnej konfiguracji) |
| Liczba pocisków na wyrzutnię | 6 (AIM-120 AMRAAM, AMRAAM-ER lub AIM-9X) |
| Wyrzutnie na baterię | 3 (standardowa jednostka ogniowa) |
| Pociski na baterię | 18 (jedna salwa, konfiguracja standardowa) |
| Radar | MPQ-64F1 Sentinel, dopplerowski, pasmo X, zasięg 75 km |
| Personel baterii | ~50 żołnierzy |
| Cena baterii | 50–60 mln USD (bez pocisków) |
| Cena pocisku AIM-120 | 1,2–1,8 mln USD |
| Mobilność | 20 minut na zwinięcie / 30 minut na rozłożenie |
Klasa SHORAD-MR (Short-Range Air Defence to Medium Range) sytuuje NASAMS między systemami bardzo krótkiego zasięgu (Piorun, Stinger) a systemami dalekiego zasięgu (Patriot PAC-3, THAAD). NASAMS stanowi jedną z warstw obrony przed pociskami manewrującymi, dronami i samolotami. Nie jest jednak wyspecjalizowanym systemem antybalistycznym jak Patriot czy THAAD.
Pociski AMRAAM, AMRAAM-ER i AIM-9X
NASAMS używa trzech głównych pocisków, z których każdy przeznaczony jest do zwalczania innego spektrum zagrożeń.
AIM-120 AMRAAM (podstawowy)
AIM-120 AMRAAM to standardowy pocisk powietrze-powietrze państw NATO, zaprojektowany pierwotnie do odpalania z samolotów (F-15, F-16, F-22, F-35, Eurofighter). W systemie NASAMS pocisk jest wystrzeliwany z ziemi – stąd określenie „SL-AMRAAM” (Surface-Launched AMRAAM). Zasięg w trybie naziemnym wynosi ok. 30 km (wersje lotnicze osiągają znacznie większe dystanse dzięki prędkości i pułapowi nosiciela).
Aktywna radarowa głowica naprowadzająca pozwala na działanie w trybie „odpal i zapomnij” – w końcowej fazie lotu pocisk samodzielnie naprowadza się na cel. Cena to ok. 1,2–1,8 mln USD za sztukę.
AMRAAM-ER (Extended Range)
AMRAAM-ER to wariant wyposażony w większy silnik rakietowy (pochodzący z pocisku morskiego ESSM – Evolved Sea Sparrow Missile), co zwiększa zasięg do ok. 50 km. Zintegrowany z systemem w ramach wersji NASAMS III, AMRAAM-ER znacząco poszerza strefę obrony baterii. Cena wynosi ok. 2,2–2,8 mln USD za pocisk.
AIM-9X Sidewinder Block II
AIM-9X Sidewinder Block II to pocisk krótkiego zasięgu (wystrzeliwany z ziemi osiąga ok. 10 km) z obrazującą głowicą termowizyjną (IIR). W systemie NASAMS używany jest do obrony przed dronami klasy Shahed-136 i innymi celami na krótkich dystansach. Cena ok. 0,4 mln USD za pocisk czyni go bardziej opłacalnym rozwiązaniem przy odpieraniu zmasowanych ataków tanich bezzałogowców.
NASAMS na Ukrainie – 94% skuteczności
NASAMS zyskał globalny rozgłos dzięki skutecznemu użyciu w Ukrainie od listopada 2022 roku. Stany Zjednoczone zobowiązały się dostarczyć Ukrainie łącznie 8 baterii NASAMS w ramach kolejnych pakietów pomocowych – część z nich już przekazano, a kolejne pozostają w trakcie realizacji.
Dostawa i pierwsza misja (XI.2022)
Pierwsze baterie NASAMS dotarły do Ukrainy na początku listopada 2022 roku, po kilkumiesięcznym szkoleniu ukraińskich operatorów. Pierwsze bojowe użycie na dużą skalę miało miejsce 15 listopada 2022 roku, podczas zmasowanego ataku rosyjskich pocisków manewrujących na infrastrukturę energetyczną Ukrainy.
System sprawdził się znakomicie – według oficjalnych komunikatów Pentagonu i ukraińskiego dowództwa, w swoim debiucie bojowym NASAMS osiągnął 100% skuteczności, przechwytując wszystkie przydzielone mu cele (10 na 10).
Skuteczność 2022–2025
Według raportów Departamentu Obrony USA (m.in. z marca 2024 roku) NASAMS utrzymywał ogólną skuteczność na poziomie ok. 94% w przechwytywaniu rosyjskich pocisków i dronów. To jeden z najwyższych wskaźników wśród zachodnich systemów OPL w służbie ukraińskiej – porównywalny z Patriot PAC-3 i IRIS-T SLM.
NASAMS a Polska – sprostowanie mitu o Narwi
Wbrew częstym nieporozumieniom NASAMS nie jest częścią polskiego arsenału ani programu Narew. Polski program obrony przeciwlotniczej krótkiego zasięgu Narew opiera się na brytyjskich pociskach CAMM i CAMM-ER (MBDA we współpracy z PGZ), wybranych w 2021 roku. Uzupełniają go program Wisła z systemem Patriot PAC-3 oraz bardzo krótkozasięgowe zestawy Piorun.
NASAMS w Rzeszowie – sprzęt sojuszników
W przestrzeni publicznej pojawiały się doniesienia o obecności systemu w Polsce w ramach misji sojuszniczych. W rzeczywistości jednak kluczowego węzła logistycznego w rejonie Rzeszowa bronią przede wszystkim amerykańskie systemy Patriot; brytyjskie zestawy Sky Sabre były tam rozmieszczane okresowo, a NASAMS nie został tam rozlokowany. Niemcy, często błędnie wymieniani w tym kontekście, w ogóle nie posiadają systemu NASAMS w swoim uzbrojeniu. Zestawy tego typu zostały natomiast przebazowane m.in. przez Hiszpanię do państw bałtyckich (Estonii i Łotwy) w celu wzmocnienia wschodniej flanki NATO.
NASAMS a konkurencja globalna
W kategorii zachodnich systemów SHORAD-MR NASAMS ma kilku głównych konkurentów:
- IRIS-T SLM (Niemcy, Diehl Defence) – niemiecki system średniego zasięgu, z powodzeniem używany w Ukrainie, wykorzystujący pociski IRIS-T zamiast AMRAAM.
- MEADS (konsorcjum USA/Włochy/Niemcy) – anulowany w 2014 roku program, którego technologie planowano wykorzystać w niemieckim systemie TLVS (ostatecznie również porzuconym).
- SAMP/T Mamba (Francja/Włochy, MBDA) – francusko-włoski system średniego zasięgu, używany m.in. w Ukrainie.
- K-SAM Cheongung (Korea Płd., LIG Nex1) – koreański system średniego zasięgu, eksportowany m.in. do ZEA.
NASAMS pozostaje jednym z najpopularniejszych zachodnich systemów w swojej klasie. Jego główne zalety w stosunku do konkurencji to: ogromna dostępność amunicji (AMRAAM jest standardem w NATO), pełna interoperacyjność (Link-16), sprawdzona historia operacyjna oraz stosunkowo korzystna cena baterii.
NASAMS – najczęściej zadawane pytania (FAQ)
Co to znaczy NASAMS i kto go produkuje?
NASAMS to akronim od „National Advanced Surface-to-Air Missile System” (pierwotnie Norwegian Advanced Surface-to-Air Missile System). System jest produktem wspólnego przedsięwzięcia norweskiej firmy Kongsberg Defence & Aerospace (główny architekt systemu) i amerykańskiej korporacji Raytheon Technologies (obecnie RTX Corporation, dostarczającej pociski i radary Sentinel). Pierwsza wersja weszła do służby w Norwegii w 1998 roku. Aktualnie istnieją trzy generacje: NASAMS I, NASAMS II (2007, dodanie Link-16) oraz NASAMS III (2019, modernizacja awioniki i integracja AMRAAM-ER). System służy w kilkunastu państwach świata. Polska nie używa NASAMS – jej program Narew oparto na pociskach z rodziny CAMM.
Jakim pociskiem strzela NASAMS?
NASAMS wykorzystuje trzy główne typy pocisków produkcji Raytheona. Pierwszy to AIM-120 AMRAAM, zaprojektowany pierwotnie dla lotnictwa, o zasięgu ok. 30 km przy starcie z ziemi, wyposażony w aktywną głowicę radarową. Drugi to AMRAAM-ER (Extended Range) z większym silnikiem z pocisku ESSM, o zasięgu zwiększonym do ok. 50 km (zintegrowany z NASAMS III). Trzeci to AIM-9X Sidewinder Block II do obrony na krótkich dystansach (ok. 10 km), wyposażony w głowicę termowizyjną, idealny do zwalczania tanich dronów. Standardowa wyrzutnia mieści 6 pocisków, a standardowa jednostka ogniowa z trzema wyrzutniami dysponuje salwą 18 rakiet.
Jak skuteczny jest NASAMS na Ukrainie?
Według raportów Departamentu Obrony USA NASAMS osiągnął w Ukrainie ogólną skuteczność na poziomie ok. 94 procent w przechwytywaniu rosyjskich pocisków i dronów. To jeden z najwyższych wskaźników wśród zachodnich systemów OPL, porównywalny z IRIS-T SLM i Patriot PAC-3. Pierwsze bojowe użycie na dużą skalę nastąpiło 15 listopada 2022 roku podczas zmasowanego ataku na infrastrukturę energetyczną – system przechwycił wówczas wszystkie przydzielone mu cele (100% skuteczności). Wysoka efektywność wynika z zastosowania sprawdzonego pocisku AMRAAM, radaru Sentinel zoptymalizowanego do wykrywania celów niskolecących oraz integracji sieciowej Link-16.
Czy Polska używa NASAMS?
Nie, Polska nie posiada systemu NASAMS w swoim arsenale. Polski program obrony przeciwlotniczej krótkiego zasięgu Narew opiera się na pociskach CAMM i CAMM-ER, wybranych w 2021 roku. Uzupełniają je systemy Patriot PAC-3 (program Wisła) oraz PPZR Piorun. Wbrew powielanym mitom, NASAMS nie stacjonuje również w Rzeszowie – węzła logistycznego bronią tam amerykańskie Patrioty i brytyjskie systemy Sky Sabre. Baterie NASAMS zostały natomiast rozmieszczone przez Hiszpanię w państwach bałtyckich w ramach misji NATO.
Czym różni się NASAMS od Patriot PAC-3?
NASAMS i Patriot PAC-3 to systemy komplementarne, należące do różnych klas. NASAMS (klasa SHORAD-MR) ma zasięg do 30–50 km i specjalizuje się w zwalczaniu pocisków manewrujących, dronów oraz samolotów. Patriot PAC-3 to system średniego zasięgu (zasięg pocisków MSE to ok. 120 km), zdolny do zwalczania taktycznych pocisków balistycznych. Różnica dotyczy również kosztów: bateria NASAMS to wydatek rzędu 50–60 mln USD, podczas gdy bateria Patriot kosztuje ponad 1 mld USD. W zintegrowanym systemie obrony powietrznej NASAMS stanowi zazwyczaj niższą warstwę, a Patriot wyższą, przeznaczoną do niszczenia najgroźniejszych celów.
