SR-71 Blackbird – rekordowy samolot zwiadowczy Lockheeda, którego nikt nie zestrzelił

Lockheed SR-71 Blackbird to amerykański samolot rozpoznania strategicznego, zaprojektowany w latach 60. XX wieku przez biuro konstrukcyjne Skunk Works pod kierownictwem legendarnego inżyniera Clarence’a „Kelly” Johnsona. Maszyna, ujawniona publicznie 25 lipca 1964 roku przez prezydenta Lyndona B. Johnsona i wprowadzona do służby 7 stycznia 1966 roku, do dziś pozostaje najszybszym i najwyżej latającym samolotem załogowym napędzanym silnikami odrzutowymi pobierającymi powietrze z atmosfery. Rekord prędkości wynoszący 3529,6 km/h (Mach 3,32), ustanowiony 28 lipca 1976 roku przez Eldona Joersza i George’a Morgana, pozostaje niepobity do dziś. Z kolei lot z Nowego Jorku do Londynu z 1974 roku trwał zaledwie 1 godzinę, 54 minuty i 56 sekund – to wyczyn, którego nikt później nie powtórzył. W ciągu 32 lat aktywnej służby (1966–1989, oraz po reaktywacji w latach 1995–1998) i lat lotów badawczych dla NASA do 1999 roku, żaden Blackbird nie został zestrzelony przez przeciwnika, mimo tysięcy wystrzelonych w jego stronę pocisków rakietowych ziemia-powietrze (SAM). Z 32 wyprodukowanych egzemplarzy 12 utracono w wypadkach (głównie podczas rygorystycznych testów), ale ani jedna maszyna nie uległa zniszczeniu od ognia obrony przeciwlotniczej. W 2026 roku 20 ocalałych SR-71 stanowi bezcenne eksponaty w muzeach lotnictwa na terenie USA i Wielkiej Brytanii.

Geneza programu Blackbird i Skunk Works

Korzenie SR-71 sięgają wczesnych lat 50., kiedy CIA oraz Siły Powietrzne USA (USAF) pilnie poszukiwały następcy samolotu szpiegowskiego U-2. Jego pułap operacyjny przestał zapewniać bezpieczeństwo po wprowadzeniu przez Związek Radziecki zaawansowanych systemów obrony przeciwlotniczej S-75 Dwina. Zestrzelenie U-2 pilotowanego przez Francisa Gary’ego Powersa nad Swierdłowskiem 1 maja 1960 roku brutalnie potwierdziło, że era poddźwiękowych samolotów zwiadowczych operujących na pułapie 21 kilometrów dobiegła końca.

Kelly Johnson, GUSTO i program A-12 OXCART

Już w 1957 roku CIA zainicjowała program GUSTO – poszukiwanie naddźwiękowego następcy U-2 o zredukowanej skutecznej powierzchni odbicia radarowego (stealth). W odpowiedzi Kelly Johnson opracował serię projektów o kryptonimie „Archangel”, które ewoluowały od wczesnej konfiguracji A-1 aż do ostatecznego modelu A-12 OXCART. Projekt ten wybrano do realizacji w 1959 roku, po tym, jak pokonał konkurencyjną koncepcję KINGFISH firmy Convair. Pierwszy prototyp A-12 oderwał się od ziemi 26 kwietnia 1962 roku z tajnej bazy Groom Lake (Strefa 51). Sam Johnson uznał tę maszynę za ukoronowanie swojego dorobku konstruktorskiego.

A-12 był samolotem jednomiejscowym i służył CIA do najbardziej utajnionych misji nad terytorium ZSRR. Dowództwo USAF szybko jednak dostrzegło potencjał tej platformy do szerszych operacji strategicznych. Wymagania wojska – większy zapas paliwa, miejsce dla drugiego członka załogi (oficera systemów rozpoznawczych, RSO) oraz znacznie bogatszy wachlarz czujników – zaowocowały powstaniem wersji SR-71, dłuższej o niemal dwa metry i znacznie cięższej od pierwotnego A-12. Prezydent Lyndon B. Johnson oficjalnie ujawnił istnienie SR-71 w dniu 25 lipca 1964 roku.

Rodzina Blackbird – warianty programu

W ramach programu powstało kilka odmian platformy, z których każda była dedykowana innej misji bojowej lub badawczej.

Tytan B-120 i wyzwania produkcyjne

Aby przetrwać lot z prędkością Mach 3,2, podczas którego nagrzewanie aerodynamiczne (kompresja powietrza) generuje na poszyciu temperatury rzędu 200 do 480°C – a lokalnie na krawędziach natarcia nawet do 510°C – Kelly Johnson zdecydował się na konstrukcję wykonaną w 85 procentach ze stopu tytanu (B-120) i w 15 procentach z materiałów kompozytowych. Tradycyjne duraluminium traci swoje właściwości strukturalne już przy 150°C i było całkowicie bezużyteczne w tym projekcie.

W tamtym czasie tytan był materiałem niemal niedostępnym dla amerykańskiego przemysłu na taką skalę. CIA zorganizowała zatem tajny zakup rudy tytanu w ZSRR za pośrednictwem rozbudowanej sieci firm przykrywek – ironią losu radziecki tytan posłużył do budowy samolotu szpiegującego radzieckie obiekty wojskowe. Praca z tym metalem wymusiła absolutną rewolucję w procesach produkcyjnych: standardowa woda z kranu (zawierająca chlor) powodowała korozję tytanowych spawów, więc inżynierowie Lockheeda musieli używać wyłącznie wody destylowanej. Narzędzia pokryte kadmem, który osłabiał strukturę tytanu, zostały bezwzględnie zakazane. Początkowo odsetek odrzucanych partii dostarczanego tytanu wynosił aż 80 procent z powodu zanieczyszczeń metalurgicznych.

Nieszczelna konstrukcja kadłuba i paliwo JP-7

Niezwykłą cechą Blackbirda była jego celowo „nieszczelna” konstrukcja podczas postoju na ziemi. Ze względu na rozszerzalność cieplną materiałów, kadłub w locie naddźwiękowym wydłużał się o kilkanaście centymetrów. Panele poszycia zaprojektowano więc tak, by pasowały do siebie idealnie dopiero po osiągnięciu ekstremalnej temperatury roboczej. Skutkiem ubocznym był ciągły wyciek paliwa JP-7 ze zbiorników, gdy samolot stał na płycie lotniska. Z tego powodu SR-71 startował z minimalnym zapasem paliwa, a tankowanie do pełna odbywało się w powietrzu, już po nagrzaniu się kadłuba i uszczelnieniu struktury. Poszycie skrzydeł poddano korugacji (pofałdowaniu), aby zapewnić swobodę ekspansji termicznej, a charakterystyczna czarna farba o wysokiej emisyjności działała jak radiator, odprowadzając ciepło z powierzchni samolotu.

Paliwo JP-7 zostało stworzone specjalnie na potrzeby silników Pratt & Whitney J58. Wyróżniało się niezwykle niską lotnością, znakomitą stabilnością termiczną i temperaturą zapłonu na poziomie 60°C – tak wysoką, że w normalnych warunkach nie dało się go zapalić zwykłą iskrą. Rozruch silników wymagał wtrysku piroforycznego trietyloboranu (TEB) – substancji zapalającej się samoistnie w kontakcie z tlenem. TEB używano zarówno do uruchomienia maszyn na ziemi, jak i do ponownego zapłonu dopalaczy w locie. Każdy silnik posiadał zbiornik z TEB wystarczający na 16 zapłonów (ok. 600 ml), a piloci musieli niezwykle oszczędnie gospodarować tym zasobem podczas wielogodzinnych misji. Co ciekawe, paliwo JP-7 pełniło równocześnie funkcję chłodziwa dla systemów hydraulicznych i kokpitu, a pusta przestrzeń w opróżniających się zbiornikach była wypełniana neutralnym azotem, by zapobiec samozapłonowi oparów.

FIG_01 // VISUAL_REF

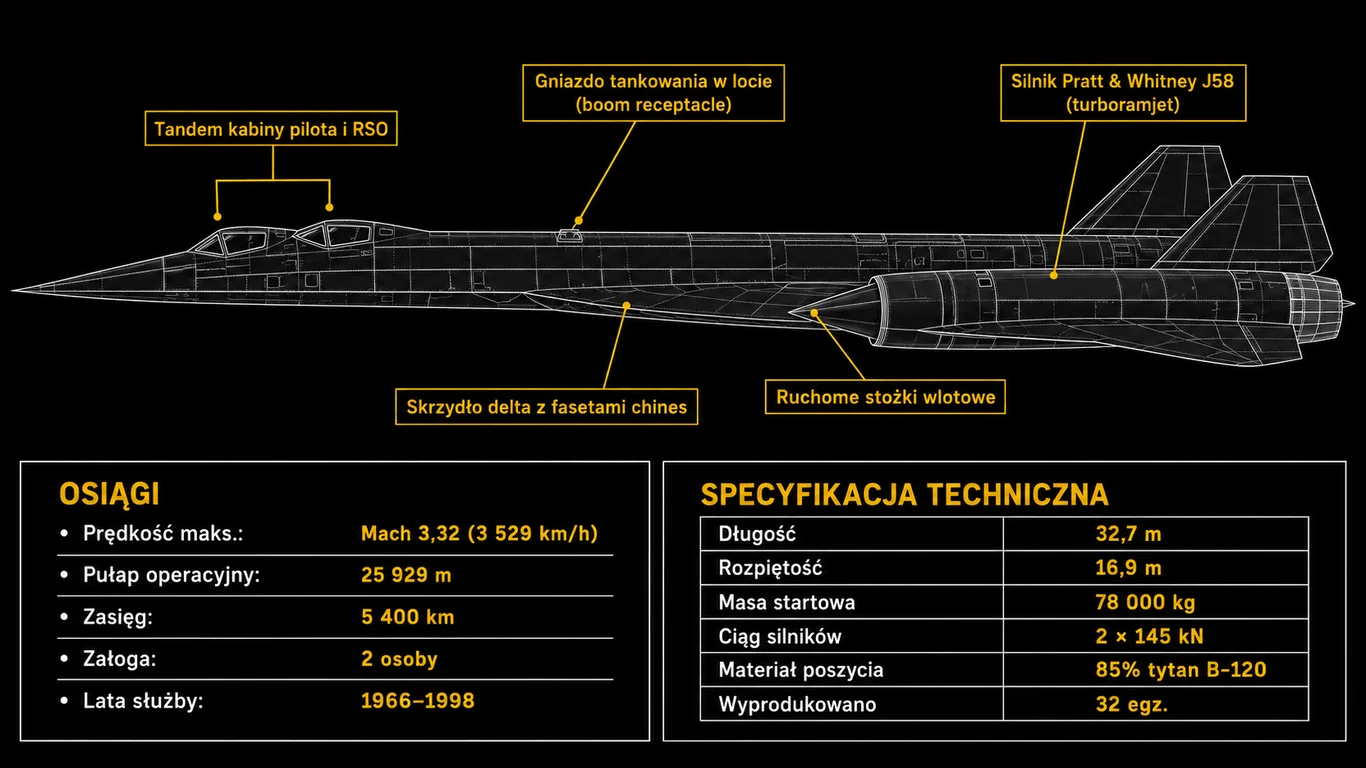

Specyfikacja techniczna i osiągi SR-71

Lockheed SR-71 był konstrukcją bezkonkurencyjną w każdej kategorii zarówno lotnictwa wojskowego, jak i cywilnego. Prędkość Mach 3,32 oraz pułap operacyjny blisko 26 000 metrów to parametry, których nie osiągnął żaden inny seryjnie produkowany samolot załogowy.

Silniki Pratt & Whitney J58 – inżynieryjny cud lat 60.

Silniki J58 to jedne z najbardziej skomplikowanych jednostek napędowych w całej historii lotnictwa. Firma Pratt & Whitney zaprojektowała je wyłącznie na potrzeby programu Blackbird i nigdy nie znalazły one zastosowania w żadnym innym statku powietrznym.

Ruchome stożki wlotowe – serce wydajności

Prawdziwym kluczem do sukcesu J58 nie były same turbiny, lecz zintegrowane z nimi ruchome stożki wlotowe (spikes). Powyżej prędkości Mach 1,6 stożki te zaczynały przesuwać się w głąb gondoli silnika (maksymalnie o 26 cali / 66 cm), precyzyjnie pozycjonując fale uderzeniowe wewnątrz wlotu. Pozwalało to spowolnić wpadające do silnika naddźwiękowe powietrze do prędkości poddźwiękowej, zanim uderzyło ono w delikatne łopatki sprężarki. Przy prędkości Mach 3,2 sam wlot powietrza działał jak gigantyczna sprężarka aerodynamiczna i generował większość siły nośnej (ciągu) całego systemu napędowego – jest to zjawisko, którego nie potrafi odtworzyć żaden klasyczny silnik odrzutowy.

Obejście sprężarki (bypass) i tryb strumieniowy

Powyżej prędkości Mach 2,2 system aktywował sześć przewodów obejściowych (bypass tubes), które odprowadzały część powietrza z czwartego stopnia sprężarki bezpośrednio do komory dopalacza. To innowacyjne rozwiązanie sprawiało, że przy ekstremalnych prędkościach silnik J58 zacierał granicę między klasycznym silnikiem turboodrzutowym a silnikiem strumieniowym (ramjet). Konstrukcję tę fachowo określa się mianem silnika turbinowo-strumieniowego o zmiennym cyklu pracy (turboramjet). Strumień powietrza omijający wrażliwy rdzeń silnika pozwalał na podtrzymanie procesu spalania bez ryzyka stopienia turbiny. W locie przelotowym z maksymalną prędkością ponad 80 procent całkowitego ciągu generował właśnie przepływ strumieniowy w dopalaczu, a nie sama sprężarka turbinowa.

Temperatury i inżynieria materiałowa silnika

Powietrze wpadające do wlotów przy prędkości Mach 3,2 osiągało temperaturę 425°C wyłącznie w wyniku kompresji aerodynamicznej. Wewnątrz komory spalania silnika J58 temperatura sięgała 1100°C, a łopatki kompresora pracowały w piekle 800°C. Zbudowanie tak odpornej, tytanowo-niklowej konstrukcji wymagało wielu lat badań i przełomów w inżynierii materiałowej. Koszty samego programu napędowego przekroczyły 600 milionów dolarów (w cenach z lat 60. było to więcej, niż pochłonął cały program kosmiczny Apollo do 1962 roku).

FIG_02 // VISUAL_REF

Sensory i misje rozpoznawcze 1966–1989

SR-71 nie posiadał żadnego uzbrojenia ofensywnego – jego przetrwanie na wrogim terytorium zależało wyłącznie od obezwładniającej prędkości i pułapu. Głównym celem maszyny było zbieranie danych wywiadowczych za pomocą wymiennych modułów w sekcji nosowej oraz wnękach w kadłubie. Trzon systemów rozpoznawczych stanowił zaawansowany radar ASARS-1 (Advanced Synthetic Aperture Radar System), potrafiący obrazować teren w wysokiej rozdzielczości niezależnie od warunków pogodowych i pory dnia. Dopełnieniem były panoramiczne kamery optyczne Optical Bar Camera (OBC), które z wysokości 24 kilometrów pozwalały na identyfikację obiektów o wielkości kilkunastu centymetrów. Na pokładzie znajdowały się również wyrafinowane systemy rozpoznania elektronicznego (ELINT), przechwytujące sygnały radarowe i komunikacyjne przeciwnika, co było kluczowe do mapowania rozlokowania wrogiej obrony powietrznej.

SR-71 oficjalnie wszedł do służby 7 stycznia 1966 roku, zasilając szeregi 9. Skrzydła Rozpoznania Strategicznego USAF w kalifornijskiej bazie Beale. Drugą, wysuniętą bazą operacyjną była Kadena na japońskiej Okinawie. To właśnie tam piloci nadali maszynie słynny pseudonim „Habu” – od nazwy lokalnego, jadowitego węża, którego spłaszczona głowa do złudzenia przypominała sylwetkę Blackbirda.

Wojna wietnamska – Blackbird nietykalny dla rakiet SAM

Pierwsze misje bojowe SR-71 rozpoczęły się nad terytorium Wietnamu Północnego i Laosu w 1968 roku, w szczytowym okresie wojny w Wietnamie. Blackbird operował na pułapie 25 km nad Hanoi, bezkarnie fotografując kluczowe obiekty wojskowe, które z racji dużego zagęszczenia wyrzutni SAM były zbyt niebezpieczne dla wolniejszych U-2. Przez cały okres wojny wietnamskiej nie stracono ani jednego SR-71. Północnowietnamska obrona przeciwlotnicza wystrzeliła w kierunku przelatujących Blackbirdów setki pocisków ziemia-powietrze, jednak wszystkie chybiły. Unikalna kombinacja prędkości Mach 3,2, pułapu 25 km oraz najnowocześniejszych systemów walki radioelektronicznej sprawiała, że SR-71 był celem nieuchwytnym: zanim radzieckie systemy naprowadzania zdołały obliczyć trajektorię przechwycenia, samolot znajdował się już daleko poza maksymalnym zasięgiem rakiety.

Wojna Jom Kippur 1973 – operacja Giant Reach

W październiku 1973 roku, w trakcie gorącej fazy wojny Jom Kippur, SR-71 wykonały serię śmiałych misji rozpoznawczych nad Kanałem Sueskim i Półwyspem Synaj w ramach tajnej operacji GIANT REACH. Pojedyncze loty trwały ponad 11 godzin, wymagały wielokrotnego tankowania w powietrzu z dedykowanych cystern KC-135Q, ale dostarczyły Pentagonowi bezcennych, niezbitych dowodów na temat faktycznego rozmieszczenia wojsk egipskich i syryjskich. Misje te miały tak ogromne znaczenie polityczne, że prezydent Richard Nixon osobiście autoryzował każdy start. Dane z Blackbirdów trafiały bezpośrednio na biurko Henry’ego Kissingera i realnie kształtowały politykę zagraniczną USA wobec tego konfliktu.

Baltic Express i incydent ze szwedzkimi myśliwcami (1987)

W Europie maszyny SR-71 operowały z brytyjskiej bazy RAF Mildenhall, regularnie wykonując loty patrolowe nad Morzem Bałtyckim, tuż wzdłuż granic ZSRR. Te misje, znane pod kryptonimem „Baltic Express”, stanowiły stały punkt napięć w czasach zimnej wojny. Radzieckie myśliwce przechwytujące MiG-25 i nowsze MiG-31 wielokrotnie próbowały przechwycić Blackbirdy – bezskutecznie, ponieważ nie dysponowały odpowiednim pułapem operacyjnym ani pociskami powietrze-powietrze o wystarczającym zasięgu (R-40). Jedynym lotnictwem na świecie, które potrafiło uzyskać stabilne namierzenie radarowe (lock-on) na pędzącym SR-71, było neutralne lotnictwo szwedzkie, wykorzystujące myśliwce Saab 37 Viggen. Szwedzi opracowali unikalną i niezwykle trudną taktykę ataku na kursie kolizyjnym z wykorzystaniem naziemnego łącza danych, co pozwalało im spotkać Blackbirda w precyzyjnie obliczonym punkcie przestrzeni, zanim ten zdążył uciec.

W czerwcu 1987 roku doszło do dramatycznego incydentu, gdy jeden z SR-71 uległ poważnej awarii silnika nad wodami Bałtyku i zaczął gwałtownie tracić wysokość. Szwedzkie Viggeny błyskawicznie przechwyciły uszkodzoną maszynę i eskortowały ją przez międzynarodową przestrzeń powietrzną, aktywnie chroniąc bezbronnego zwiadowcę przed potencjalną interwencją i zestrzeleniem przez radzieckie MiG-i. Fakt tego wsparcia przez lata pozostawał ściśle tajny i został oficjalnie odtajniony przez władze USA i Szwecji dopiero w 2018 roku.

Rekordy prędkości i wysokości – nadal niepobite

Lockheed SR-71 ustanowił szereg absolutnych rekordów prędkości i pułapu, z których większość pozostaje niepobita do dziś – ponad trzy dekady po wycofaniu maszyny z regularnej służby.

Lot Nowy Jork–Londyn w 1 godzinę i 54 minuty

1 września 1974 roku major James V. Sullivan oraz oficer systemów rozpoznawczych (RSO) Noel F. Widdifield przelecieli na pokładzie SR-71 z Nowego Jorku do Londynu w 1 godzinę, 54 minuty i 56 sekund, ustanawiając absolutny rekord prędkości na trasie transatlantyckiej. Dla porównania: pasażerski, naddźwiękowy Concorde pokonywał tę samą trasę w około 3 godziny, a klasyczny Boeing 747 potrzebował na to niemal 7 godzin. Rekord Sullivana nie został pobity do dzisiaj.

Rekord prędkości i pułapu z 28 lipca 1976 r.

Tego samego dnia, 28 lipca 1976 roku, dwie różne załogi SR-71 wpisały się na zawsze do kart historii awiacji. Kapitan Eldon W. Joersz i major George T. Morgan osiągnęli prędkość 3529,6 km/h (Mach 3,32) w kategorii absolutnej FAI, podczas gdy kapitanowie Robert Helt i Larry Elliott wyśrubowali rekord pułapu w locie poziomym do imponujących 25 929 metrów. Oba te rezultaty pozostają do dziś niedoścignione w kategorii samolotów załogowych napędzanych silnikami odrzutowymi.

Z Los Angeles do Waszyngtonu w 64 minuty (1990) – ostatni lot i kolejne rekordy

6 marca 1990 roku, w trakcie ostatniego oficjalnego przelotu egzemplarza o numerze 61-7972 (zmierzającego do muzeum Smithsonian Institution), załoga w składzie Edward Yeilding i Joseph Vida ustanowiła cztery kolejne rekordy prędkości. Trasę od wybrzeża do wybrzeża (z Los Angeles do Waszyngtonu) pokonali w oszałamiającym czasie 64 minut i 20 sekund. Przelot zakończył się lądowaniem na lotnisku Dulles International, gdzie maszyna została uroczyście przekazana muzealnikom. Ostatni lot SR-71 w barwach USAF stał się jednocześnie jego ostatnim triumfalnym wpisem do księgi rekordów.

Wycofanie w 1989 r., reaktywacja i służba w NASA do 1999 r.

Wycofanie floty SR-71 z aktywnej służby w 1989 roku było decyzją o podłożu ściśle politycznym i ekonomicznym, a nie technicznym. Kongres USA oraz ówczesny sekretarz obrony Frank Carlucci uznali, że rozwijająca się konstelacja satelitów zwiadowczych oraz tańsze w eksploatacji samoloty U-2R z powodzeniem przejmą rolę Blackbirda (pojedynczy lot operacyjny SR-71 kosztował podatników około 200 000 dolarów, podczas gdy pozyskanie zdjęć satelitarnych wyceniano na ok. 50 000 dolarów).

Reaktywacja w 1995 r. i ostateczne wycofanie w 1999 r.

Niespodziewanie, w 1995 roku Kongres USA wymusił reaktywację trzech egzemplarzy SR-71, argumentując to rosnącym zapotrzebowaniem na pilne rozpoznanie taktyczne w związku z napięciami w Bośni i Korei Północnej. Trzy maszyny powróciły do służby w bazie sił powietrznych Edwards (Edwards AFB) i sporadycznie wykonywały zadania aż do 1998 roku, kiedy to administracja prezydenta Billa Clintona ostatecznie odcięła finansowanie i zamknęła program. Niezależnie od wojska, agencja NASA wykorzystywała dwa wypożyczone SR-71 jako unikalne platformy badawcze do 1999 roku, prowadząc za ich pomocą cenne eksperymenty z nowymi systemami napędowymi i zaawansowaną awioniką.

W 2026 roku 20 ocalałych egzemplarzy SR-71 dumnie prezentuje się w prestiżowych muzeach lotnictwa, a każdy z nich niesie ze sobą unikalną historię z czasów zimnej wojny:

• Udvar-Hazy Center (Smithsonian), Wirginia – mieści egzemplarz 61-7972, który w 1990 roku ustanowił wspomniany rekord trasy z Los Angeles do Waszyngtonu.
• National Museum of the USAF, Ohio – prezentuje maszynę 61-7976, będącą pierwszym operacyjnym egzemplarzem w historii Blackbirda.
• Imperial War Museum Duxford, Wielka Brytania – dom dla egzemplarza 61-7962; to jedyny SR-71 wystawiony na stałe poza terytorium USA, podarowany Brytyjczykom w dowód wdzięczności za wieloletnią współpracę przy utrzymaniu bazy RAF Mildenhall.
• Pima Air & Space Museum, Arizona – miejsce ekspozycji najstarszego ocalałego wariantu SR-71A (numer 61-7951).
• California Science Center, Los Angeles – wystawia niezwykle rzadki, dwumiejscowy wariant szkoleniowy A-12, pieszczotliwie zwany „Titanium Goose”.

Następcy SR-71 – U-2, Global Hawk, SR-72 Darkstar

Po ostatecznym wycofaniu SR-71, Siły Powietrzne USA nigdy nie wprowadziły do służby załogowego następcy o zbliżonych parametrach lotnych. Bieżące funkcje rozpoznania strategicznego przejęły dwa systemy operujące w zupełnie innych profilach lotu – sędziwy, lecz wciąż modernizowany U-2S Dragon Lady oraz potężny aparat bezzałogowy (dron) RQ-4 Global Hawk.

U-2S to głęboko zmodernizowana wersja legendarnego U-2 z lat 50., z powodzeniem używana przez USAF do dziś. Oferuje pułap ponad 21 000 m i zasięg rzędu 11 000 km. Jest znacznie wolniejszy od SR-71, ale jego eksploatacja jest niemal trzykrotnie tańsza. RQ-4 Global Hawk wszedł do służby w 2001 roku jako w pełni autonomiczny zwiadowca; osiąga pułap 18 000 m, a jego ogromny zasięg (powyżej 22 000 km) pozwala na realizację nieprzerwanych, 30-godzinnych misji patrolowych nad terytorium wroga.

W 2013 roku koncern Lockheed Martin oficjalnie zapowiedział prace nad programem SR-72 Darkstar – bezzałogowym, hipersonicznym następcą Blackbirda, projektowanym z myślą o rozwijaniu prędkości Mach 6+ i operowaniu na pułapie 30 km. Pierwsze loty testowe demonstratorów technologii zaplanowano na koniec obecnej dekady, jednak cały program pozostaje ściśle tajny. Współczesne misje głębokiego przenikania w strefę antydostępową (A2/AD) przeciwnika opierają się na zaawansowanej technologii stealth, reprezentowanej przez myśliwce 5. generacji (takie jak F-22 Raptor czy F-35) oraz nowoczesne bombowce strategiczne (np. amerykański B-21 Raider czy chiński Xian H-20).

SR-71 Blackbird – najczęściej zadawane pytania
