V-22 Osprey – zmiennowirnikowiec, który lata jak śmigłowiec, a pędzi jak samolot

Bell Boeing V-22 Osprey to pierwszy na świecie seryjnie produkowany zmiennowirnikowiec – maszyna, która startuje i ląduje pionowo jak śmigłowiec, ale po obróceniu gondoli z wirnikami do przodu rozpędza się do 509 km/h niczym samolot turbośmigłowy. Ten hybrydowy układ daje Ospreyowi dwukrotnie większą prędkość i znacznie dłuższy zasięg niż klasyczny śmigłowiec transportowy. Ta sama konstrukcja kryje jednak ryzyka, których nie ma w zwykłym wiropłacie – i to one przez dwie dekady zbierały śmiertelne żniwo.

Czym jest zmiennowirnikowiec i jak działa układ tiltrotor?

Osprey nie jest ani śmigłowcem, ani samolotem – jest jednym i drugim, w zależności od fazy lotu. Na końcach skrzydeł ma dwie ruchome gondole, a w każdej z nich silnik turbinowy napędzający trójłopatowy wirnik nośny o średnicy 11,58 metra. To właśnie zdolność obracania tych gondoli definiuje całą maszynę.

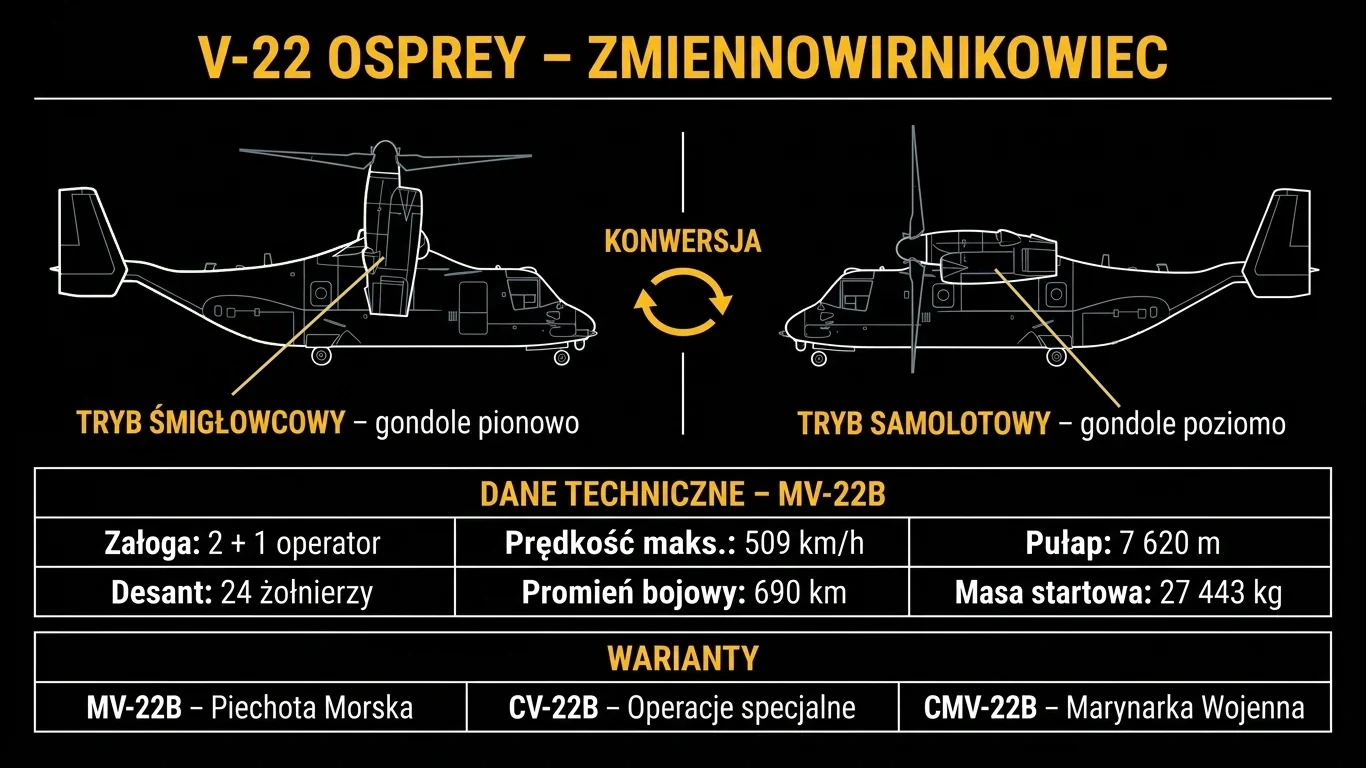

Tryb śmigłowcowy i tryb samolotowy

Mechanizm jest pozornie prosty, lecz inżyniersko skrajnie wymagający. Gdy gondole są ustawione pionowo (90 stopni), wirniki pracują dokładnie jak rotory śmigłowca – ciągną maszynę w górę, umożliwiając pionowy start, zawis i lądowanie na ograniczonej przestrzeni. W tym trybie Osprey nie potrzebuje pasa startowego i może operować z pokładu okrętu desantowego czy małej polany w terenie górzystym.

Po nabraniu wysokości pilot rozpoczyna konwersję. Gondole pochylają się do przodu, a po przejściu do położenia poziomego (0 stopni) te same wirniki stają się gigantycznymi śmigłami pociągowymi. Skrzydło przejmuje wytwarzanie siły nośnej, a maszyna leci już jak klasyczny samolot turbośmigłowy. Cała zmiana trybu zajmuje około dwunastu sekund.

Pomiędzy tymi dwoma skrajnymi położeniami istnieje cały wachlarz ustawień pośrednich. Gondole pochylone do 45 stopni dają skrócony rozbieg (tzw. start STOL), a odchylenie do 97,5 stopnia pozwala maszynie lecieć do tyłu. Najtrudniejsza – i najgroźniejsza – jest jednak faza przejściowa, w której Osprey nie jest już w pełni śmigłowcem, a jeszcze nie samolotem.

Co odróżnia Ospreya od klasycznego śmigłowca?

Różnica wobec zwykłego wiropłata jest fundamentalna i sięga samej fizyki lotu. Tradycyjny śmigłowiec, taki jak transportowy CH-53K King Stallion, cały czas spędza w trybie zawisu i lotu poziomego na tym samym, poziomo obracającym się wirniku głównym. Jego prędkość maksymalna jest ograniczona aerodynamiką tarczy wirnika – powyżej pewnego progu cofająca się łopata traci nośność i maszyna nie przyspieszy.

Osprey omija to ograniczenie, bo w locie przelotowym jego wirniki w ogóle nie wytwarzają siły nośnej – robi to skrzydło. Dzięki temu zmiennowirnikowiec osiąga prędkość i zasięg poza zasięgiem każdego śmigłowca tej klasy, zachowując przy tym zdolność pionowego startu. Cenę za to płaci się jednak w postaci masy, skomplikowania mechanizmu i nietypowych ryzyk, których klasyczny śmigłowiec po prostu nie ma.

FIG_01 // VISUAL_REF

Historia i rozwój V-22 Osprey

Geneza Ospreya sięga jednej z najboleśniejszych porażek armii amerykańskiej. Nieudana operacja Eagle Claw z kwietnia 1980 roku – próba odbicia zakładników z Teheranu, podczas której śmigłowce RH-53 okazały się zawodne i o zbyt krótkim zasięgu – pokazała Pentagonowi, że potrzebna jest maszyna łącząca pionowy start z prędkością i zasięgiem samolotu.

Program JVX i pierwsze loty – 1981–1989

W 1981 roku ruszył wspólny program o nazwie JVX (Joint-service Vertical take-off/landing Experimental), mający wyłonić właśnie taką konstrukcję. Kontrakt rozwojowy w 1983 roku trafił do konsorcjum Bell Helicopter i Boeing Vertol. Maszyna otrzymała oznaczenie V-22 Osprey 15 stycznia 1985 roku, a jej pierwszy lot w trybie śmigłowcowym odbył się 19 marca 1989 roku. Lot w trybie samolotowym, czyli kluczowy dowód, że cała koncepcja działa, nastąpił 14 września tego samego roku.

Droga od pierwszego lotu do służby liniowej okazała się jednak wyjątkowo długa i wyboista. Program kilkukrotnie balansował na granicy anulowania ze względu na rosnące koszty i serię katastrof prototypów na początku lat 90. Pełnoskalową produkcję zatwierdzono dopiero 28 września 2005 roku.

Wejście do służby i producent Bell Boeing

Korpus Piechoty Morskiej USA ogłosił gotowość operacyjną wariantu MV-22B 13 czerwca 2007 roku – ponad ćwierć wieku po uruchomieniu programu JVX. Do 2020 roku zbudowano około 400 egzemplarzy wszystkich wersji, w przeważającej części dla amerykańskich sił zbrojnych. Pierwszym odbiorcą zagranicznym stała się Japonia, która do tego czasu przejęła jedynie kilka maszyn.

Za produkcję odpowiada konsorcjum Bell Boeing, w którym podział pracy jest ściśle określony. Bell Textron wytwarza skrzydła, gondole, układ napędowy z wirnikami oraz prowadzi montaż końcowy, natomiast Boeing dostarcza kadłub, kabinę, awionikę i układy sterowania. To jeden z nielicznych przypadków, gdy dwóch wielkich rywali w branży lotniczej od dekad współpracuje przy jednym samolocie.

Dane techniczne V-22 Osprey

Pod względem parametrów Osprey plasuje się dokładnie tam, gdzie zaplanowali to inżynierowie – pomiędzy światem śmigłowców a światem samolotów transportowych. Poniższa tabela zestawia kluczowe dane wariantu MV-22B w służbie Korpusu Piechoty Morskiej.

Dane dotyczą wariantu MV-22B. Wersje CV-22B i CMV-22B różnią się głównie zapasem paliwa i wyposażeniem specjalistycznym. Najważniejszy wniosek z tych liczb jest jeden – maksymalna prędkość 509 km/h to wartość praktycznie nieosiągalna dla śmigłowca transportowego tej klasy, który zwykle nie przekracza 300 km/h.

Napęd i układ przeniesienia mocy

Sercem maszyny są dwa silniki turbinowe Rolls-Royce AE 1107C Liberty, każdy o mocy 6 150 koni mechanicznych. Kluczowe jest jednak nie tyle ich osiągi, co sposób połączenia. Oba wirniki spina poprzeczny wał synchronizujący biegnący wewnątrz skrzydła, dzięki czemu w razie awarii jednego silnika drugi może napędzać obydwa wirniki naraz.

To rozwiązanie ratuje maszynę przed natychmiastową utratą symetrii ciągu, ale ma swoją granicę – Osprey z jednym pracującym silnikiem zazwyczaj nie jest w stanie utrzymać zawisu i musi przejść do lotu poziomego, by zachować nośność na skrzydle. Ten sam mechanizm przeniesienia mocy, jak się później okazało, stał się też źródłem jednej z najpoważniejszych usterek w całej historii programu.

Warianty Ospreya – MV-22, CV-22 i CMV-22

Choć płatowiec pozostaje wspólny, trzy rodzaje amerykańskich sił zbrojnych dostosowały Ospreya do własnych, bardzo różnych zadań. Różnice tkwią głównie w awionice, zasięgu i wyposażeniu misyjnym.

Poniżej zestawienie trzech głównych wersji eksploatowanych przez wojsko USA:

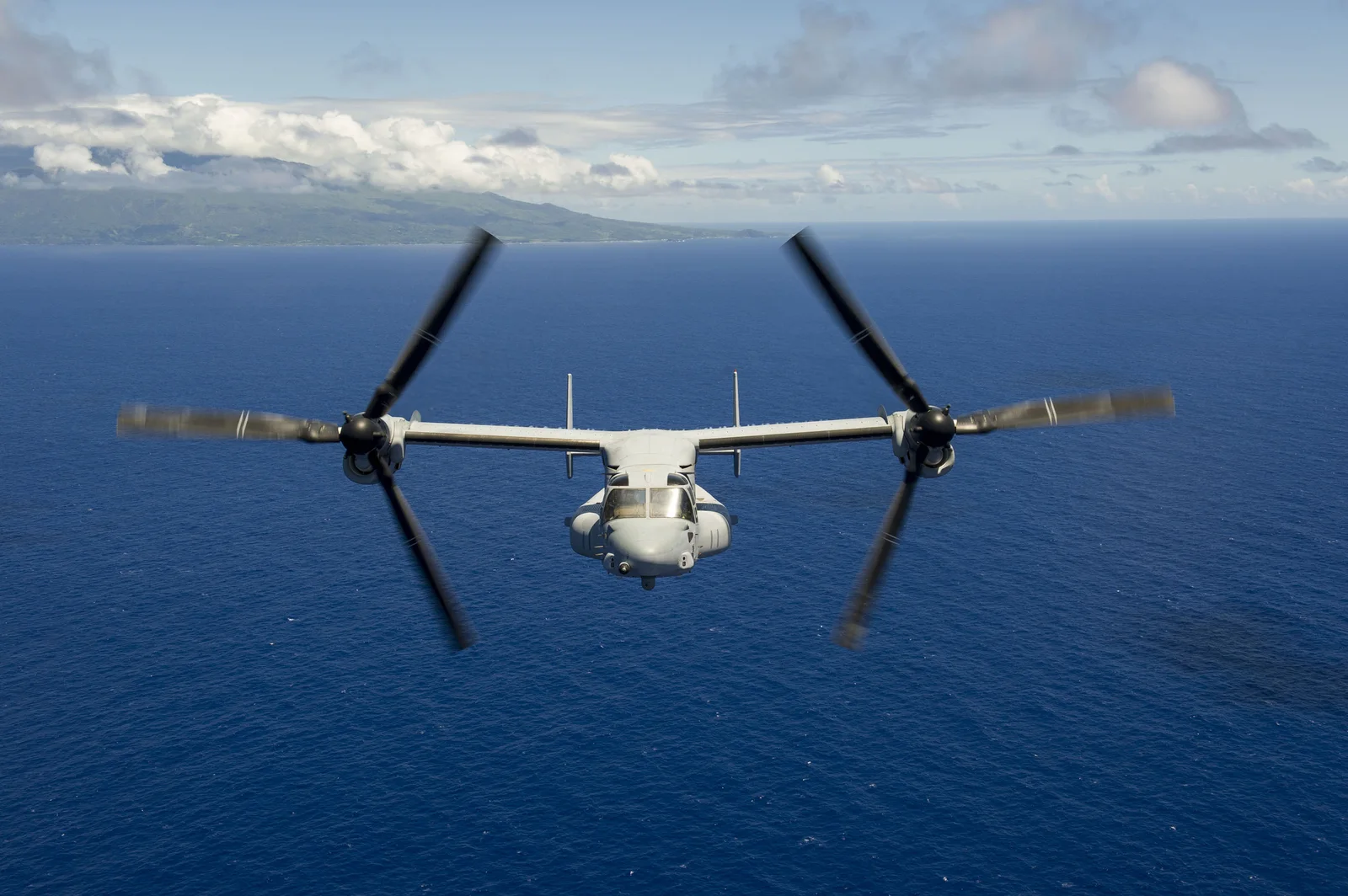

• MV-22B – podstawowy wariant desantowy Korpusu Piechoty Morskiej, który zastąpił wysłużone śmigłowce CH-46 Sea Knight. Przenosi piechotę morską i zaopatrzenie z okrętów na brzeg, łącząc rolę dawnych maszyn średniego udźwigu.
• CV-22B – wersja dla Dowództwa Operacji Specjalnych Sił Powietrznych (AFSOC). Wyposażona w radar śledzenia terenu, dodatkowe zbiorniki paliwa i rozbudowane systemy walki elektronicznej, służy do przerzutu komandosów w głąb terytorium przeciwnika oraz misji ratownictwa bojowego.
• CMV-22B – najnowszy wariant Marynarki Wojennej USA, operacyjny od 2020 roku. Z powiększonym zapasem paliwa i łącznością wysokiej częstotliwości zastępuje samoloty C-2 Greyhound w dostawach zaopatrzenia na lotniskowce (tzw. COD, carrier onboard delivery).

Różnice są więc czytelne – piechota morska postawiła na desant z morza, lotnictwo na operacje specjalne dalekiego zasięgu, a marynarka na logistykę lotniskowcową. Wspólny płatowiec pozwala jednak utrzymać jeden łańcuch dostaw części i jedną szkołę pilotażu.

◆ POLECANE PRODUKTYBRON.PL

Helikon-Tex

Plecak Helikon-Tex Dragon Egg MkII MultiCam

899.9 PLN

Helikon-Tex

Bluza MCDU Combat Shirt NyCo Ripstop Coyote

299.99 PLN

Direct Action

Torba Direct Action Deployment Bag Small 42L

279.9 PLN

Zastosowanie bojowe V-22 Osprey

Mimo burzliwego rozwoju Osprey szybko trafił na realne pole walki i sprawdził się tam, gdzie liczyła się prędkość dostarczenia żołnierzy. Pierwszą operacyjną rotację bojową wariant MV-22B odbył we wrześniu 2007 roku, gdy eskadra VMM-263 trafiła do prowincji Anbar w zachodnim Iraku.

W Iraku Osprey woził piechotę morską i zaopatrzenie po całej prowincji, a jego główną przewagą okazało się to, że na danej trasie był znacznie szybszy i trudniejszy do trafienia z ziemi niż wolniejszy śmigłowiec. W grudniu 2009 roku maszyny MV-22 weszły do akcji w Afganistanie podczas operacji Cobra’s Anger, przerzucając żołnierzy w rejon Now Zad. Tam z kolei kluczowy okazał się zasięg – Osprey docierał do odległych dolin bez konieczności tankowania po drodze.

Zmiennowirnikowiec wpisał się więc w niszę, której nie obsadzi ani klasyczny śmigłowiec, ani samolot. Tam, gdzie maszyny pokroju śmigłowca Black Hawk muszą zwolnić i lecieć nisko, Osprey przelatuje trasę szybciej i wyżej, a na koniec i tak ląduje pionowo w wyznaczonym punkcie. To czyni go wartościowym uzupełnieniem floty wiropłatów uderzeniowych, takich jak AH-64 Apache, które zapewniają osłonę z powietrza podczas desantu.

Kontrowersje wokół bezpieczeństwa Ospreya

To właśnie bezpieczeństwo, a nie osiągi, przez całe życie maszyny budziło największe emocje. Do kwietnia 2026 roku V-22 zanotował co najmniej 17 katastrof z całkowitą utratą maszyny i łącznie co najmniej 65 ofiar śmiertelnych – bilans, który uczynił z Ospreya jeden z najbardziej kontrowersyjnych samolotów w historii lotnictwa USA.

Stan pierścienia wirowego i katastrofa pod Maraną w 2000 roku

Najgroźniejszym zjawiskiem w fazie przejściowej jest tzw. stan pierścienia wirowego (vortex ring state) – stan, w którym maszyna opada zbyt szybko we własne zawirowane powietrze i wirniki gwałtownie tracą nośność. 8 kwietnia 2000 roku podczas nocnego ćwiczenia pod Maraną w Arizonie MV-22 wpadł w asymetryczny stan pierścienia wirowego i runął na ziemię, zabijając wszystkich 19 marines na pokładzie.

Tragedia obnażyła problem charakterystyczny dla zmiennowirnikowca. Klasyczny śmigłowiec w razie awarii silnika może przejść w autorotację – wykorzystać pęd powietrza do podtrzymania obrotów wirnika i bezpiecznie wylądować. Wirniki Ospreya mają jednak małą średnicę i niską bezwładność, więc choć autorotacja jest teoretycznie możliwa, w praktyce bezpieczne lądowanie w ten sposób jest bardzo trudne. Po katastrofie pod Maraną dokładnie zmapowano niebezpieczne zakresy prędkości opadania i wprowadzono ograniczenia w procedurach lotu.

Gwałtowne załączenie sprzęgła i katastrofa w Japonii w 2023 roku

Druga fala problemów dotknęła nie aerodynamiki, lecz mechaniki układu napędowego. Wcześniejsze wypadki przypisano zjawisku gwałtownego załączenia sprzęgła (hard clutch engagement), w którym sprzęgło nieoczekiwanie rozłącza się od wirnika, a następnie gwałtownie ponownie się zazębia – uderzenie tego impulsu może uszkodzić newralgiczny układ przeniesienia mocy. W 2022 roku z tego powodu czasowo uziemiono część floty.

Najtragiczniejszy w skutkach okazał się jednak listopad 2023 roku. CV-22B sił specjalnych rozbił się u wybrzeży wyspy Yakushima w Japonii, zabijając ośmiu amerykańskich lotników – wstępne ustalenia śledztwa wskazały na nagromadzenie metalowych opiłków w przekładni i pęknięcie koła zębatego jako prawdopodobną przyczynę utraty mocy i kontroli nad maszyną. W reakcji na tę katastrofę w grudniu 2023 roku uziemiono całą światową flotę V-22.

Loty wznowiono w marcu 2024 roku, lecz problem nie zniknął. Testy naziemne pokazały, że wada materiałowa w szybkoobrotowym kole zębatym może doprowadzić do katastrofalnej awarii w ciągu zaledwie pięciu minut. Kolejne incydenty, w tym ten z listopada 2024 roku, ponownie wymusiły wstrzymanie lotów i wprowadzenie nowych ograniczeń operacyjnych. Mimo to amerykańskie wojsko konsekwentnie utrzymuje Ospreya w służbie, uznając jego unikatowe możliwości za zbyt cenne, by z nich rezygnować.

V-22 w 2026 roku – nowa przekładnia, ograniczenia lotów i koniec produkcji

Raport komisji badania wypadków sił powietrznych USA, opublikowany w sierpniu 2024 roku, rozstrzygnął, co stało się nad Yakushimą. W lewej przekładni wirnika pękło jedno z pięciu szybkoobrotowych kół zębatych przekładni planetarnej, a przyczyną pęknięcia były wtrącenia w stali X-53, czyli zanieczyszczenia metalu tworzące punkt osłabienia. Załoga dostała w ciągu 49 minut kilka ostrzeżeń o opiłkach w oleju i nie lądowała na najbliższym lotnisku zapasowym, co komisja uznała za czynnik wydłużający sekwencję zdarzeń. Uziemienie floty ogłoszono 6 grudnia 2023 roku, loty wznowiono 8 marca 2024 roku, ale od tego czasu Ospreye latają z ograniczeniem – maszyna musi stale znajdować się w zasięgu 30 minut lotu od miejsca, w którym może bezpiecznie usiąść.

Odpowiedź techniczna to przekładnia w tak zwanej wersji 123. Koła zębate wykonano ze stali X-53 potrójnie przetapianej w procesie próżniowym, co według marynarki wojennej zmniejsza liczbę wtrąceń o 85–90 procent. Dołożono też system czujników ODSSHI, który śledzi sygnaturę drgań przekładni i ma przewidywać awarię, zanim do niej dojdzie, oraz przeprojektowany zespół wałka wejściowego ze sprzęgłem. Dostawy nowych przekładni ruszyły w grudniu 2025 roku w tempie około dwunastu sztuk miesięcznie. Zniesienie ograniczeń lotów planowano początkowo na połowę 2025 roku, później przesunięto je na przełom 2026 i 2027 roku, a wymiana przekładni w całej flocie ma się zakończyć dopiero w styczniu 2033 roku.

Cena tych problemów jest widoczna w statystykach gotowości. Raport GAO z grudnia 2025 roku i przesłuchanie w Kongresie z lutego 2026 roku pokazały, że flota utrzymuje zdolność do wykonywania zadań na poziomie 40–50 procent, przy czym CV-22 sił specjalnych spadły z 61 procent w 2017 roku do około 30 procent w latach 2023–2024. Koszt godziny lotu wzrósł o 30 procent w cztery lata, a 28 poważnych ryzyk bezpieczeństwa pozostawało nierozwiązanych średnio od dziewięciu lat. Osobną kategorią są gondole silnikowe, w których wykonuje się około 60 procent wszystkich prac obsługowych. Program ich przebudowy, obejmujący ponad 1300 części, skrócił czas obsługi gondol o trzy czwarte, a lotnictwo sił specjalnych zmodernizowało w ten sposób 31 z 51 swoich CV-22.

Linia produkcyjna V-22 zamyka się. Ostatnie dostawy zaplanowano na koniec 2027 roku. Łącznie zamówiono 486 maszyn – 360 dla piechoty morskiej, 56 dla sił powietrznych, 53 dla marynarki i 17 dla Japonii – a w połowie 2025 roku w służbie amerykańskiej pozostawało 429 egzemplarzy. Następca koncepcji powstaje już w armii: zmiennowirnikowiec Bell V-280 Valor, w wojsku oznaczony jako MV-75, ma od około 2030 roku zastępować śmigłowce Black Hawk. Konstruktorzy wprost odrobili lekcję Ospreya. W MV-75 obracają się tylko wirniki, a silniki pozostają nieruchome w skrzydle, zniknęła przekładnia w środkowej części płata, a sprzęgło ma klasyczną śmigłowcową konstrukcję.
