E-3 Sentry – latający radar, który widzi wszystko i kieruje bitwą powietrzną

Boeing E-3 Sentry to ani bombowiec, ani myśliwiec, lecz latające centrum dowodzenia walką powietrzną, zdolne śledzić jednocześnie setki celów na odległość ponad 400 kilometrów i koordynować działania całego ugrupowania lotniczego. Znany pod akronimem AWACS (Airborne Warning and Control System), przez pół wieku służył jako niezastąpiony element potęgi powietrznej NATO i USAF. Charakterystyczna obrotowa kopuła z radarem na grzbiecie kadłuba sprawiła, że E-3 stał się jednym z najbardziej rozpoznawalnych samolotów wojskowych na świecie.

Historia i rozwój E-3 Sentry

Prace nad samolotem wczesnego ostrzegania nowej generacji Stany Zjednoczone rozpoczęły w połowie lat 60. XX wieku. Siły powietrzne USA poszukiwały maszyny, która zastąpiłaby śmigłowe samoloty Lockheed EC-121 Warning Star – konstrukcje pamiętające jeszcze epokę koreańską, coraz słabiej radzące sobie z narastającym zagrożeniem ze strony szybkich odrzutowców i nowych pocisków rakietowych.

Przetarg był zacięty. Boeing i McDonnell Douglas złożyli konkurencyjne propozycje, przy czym McDonnell Douglas oparł swój projekt na zmodyfikowanej platformie samolotu pasażerskiego DC-8. Boeing wygrał kontrakt w lipcu 1970 roku, jednak koncepcja na przestrzeni miesięcy ewoluowała: początkowo planowano zaprojektować zupełnie nowy płatowiec, ale testy ostatecznie wykazały, że znany i sprawdzony cywilny Boeing 707-320B zapewnia parametry równie dobre, a nawet lepsze niż specjalnie zaprojektowana do tego celu platforma. Wybór modelu 707 był decyzją pragmatyczną – szybszą, tańszą i znacznie bezpieczniejszą technologicznie.

Pierwsze loty i wybór radaru – 1972–1973

Prototypowy egzemplarz, oznaczony początkowo jako EC-137D, wzniósł się po raz pierwszy w powietrze 9 lutego 1972 roku. Przez kilka miesięcy trwały zaawansowane testy porównawcze dwóch konkurencyjnych systemów radarowych: Westinghouse Electric i Hughes Aircraft. Oba rozwiązania korzystały z technologii radaru impulsowo-dopplerowskiego, która pozwala skutecznie odróżniać ruchome cele od nieruchomego echa powierzchni ziemi (tzw. szumów terenu i budynków). Westinghouse oferował jednak lepsze i dokładniejsze parametry wykrywania celów nisko lecących.

Kontrakt na produkcję docelowego radaru trafił do firmy Westinghouse we wrześniu 1972 roku. Rok później Siły Powietrzne USA autoryzowały pełnowymiarowy rozwój programu E-3. Pierwsze testy gotowego egzemplarza produkcyjnego ruszyły w październiku 1975 roku.

Wejście do służby i produkcja

W marcu 1977 roku 552. Skrzydło Ostrzegania i Kontroli Powietrznej (552nd Airborne Warning and Control Wing) w Tinker Air Force Base w Oklahomie odebrało pierwsze seryjne E-3. Produkcja trwała do 1992 roku – łącznie zbudowano 68 egzemplarzy dla różnych użytkowników. Maszyny zeszły z taśmy montażowej w następujących liczbach: USAF otrzymały 34 egzemplarze, NATO – 18, Wielka Brytania – 7, Francja – 4, a Arabia Saudyjska – 5.

Sukces programu E-3 sprawił, że Boeing zyskał na dekady bezwzględny monopol w tej militarnej niszy. Przez ponad 40 lat AWACS pozostawał głównym zachodnim standardem lotniczego dowodzenia bitwą powietrzną.

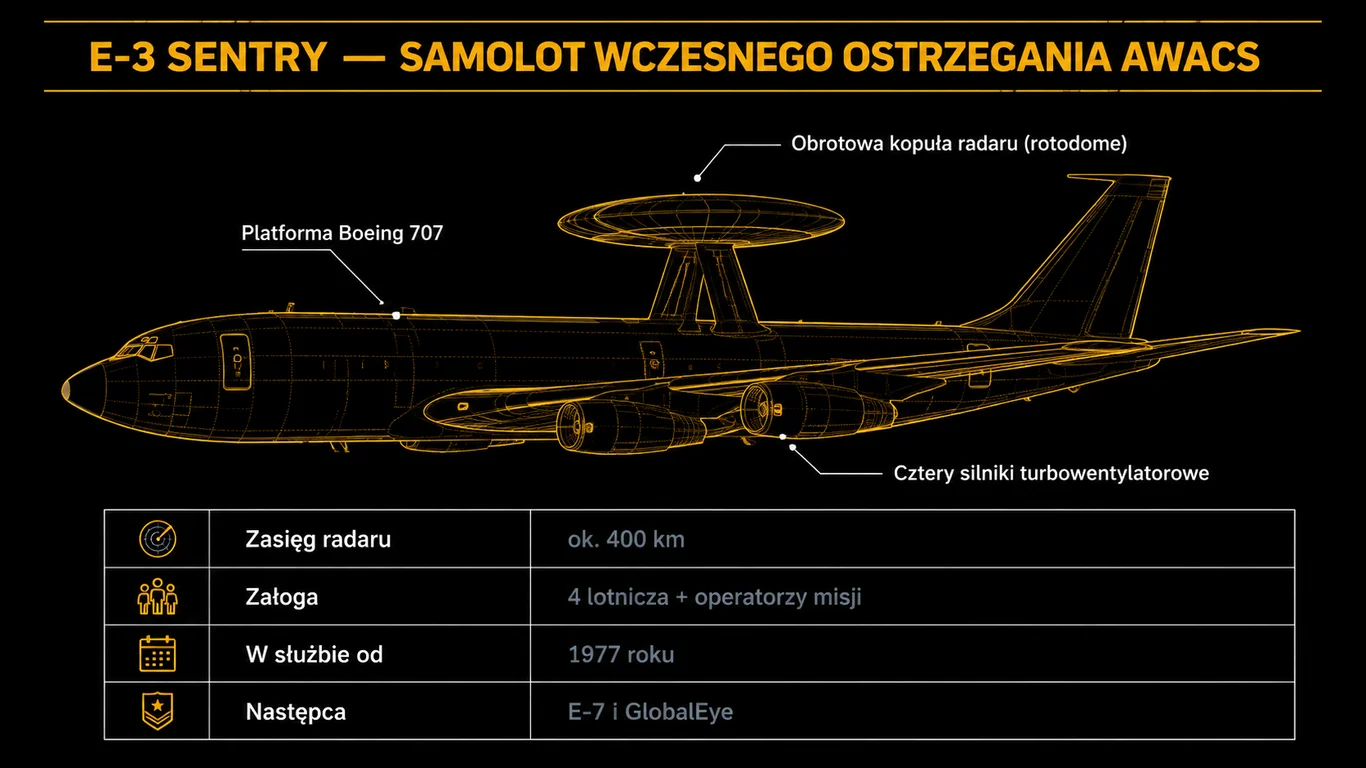

FIG_01 // VISUAL_REF

Dane techniczne – radar, kopuła i wyposażenie misji

E-3 Sentry to z zewnątrz mocno zmodyfikowany Boeing 707, ale jego wnętrze i parametry aerodynamiczne znacznie różnią się od cywilnego przodka. Płatowiec konstrukcyjnie dostosowano do niesienia ciężkiego radaru, dodano potężny system zasilania aparatury oraz zabudowano od trzynastu do dziewiętnastu stanowisk operatorskich w zamkniętym kadłubie. Pojawiła się m.in. instalacja do tankowania w locie, znacznie wzmocniona hydraulika oraz nowe gniazda wyjść awaryjnych.

Poniższa tabela zestawia kluczowe dane techniczne E-3 Sentry:

Dane pochodzą z oficjalnych kart technicznych USAF i publikacji producenta. Dokładne graniczne parametry radaru AN/APY-2 w jego najnowszych iteracjach pozostają częściowo niejawne.

Radar AN/APY-2 i program RSIP – serce systemu

Centralnym elementem E-3 Sentry jest oczywiście ogromna, obrotowa kopuła radarowa, zwana z angielska rotodome, zamontowana na dwóch aerodynamicznych słupach 3,4 metra nad kadłubem. Kopuła ma 9,1 metra średnicy i 1,8 metra grubości w najszerszym przekroju, a jej waga wynosi około 1,5 tony. Obraca się ona z prędkością sześciu obrotów na minutę, zapewniając mechanicznie ciągłe pokrycie pełnych 360 stopni wokół statku powietrznego.

Starszy radar AN/APY-1 instalowany w pierwszych egzemplarzach E-3A posiadał pewne ograniczenia przy śledzeniu celów nisko lecących głęboko nad lądem. Nowszy AN/APY-2, stosowany od wariantu E-3C wzwyż (oraz w maszynach wchodzących w skład NATO), pozwala dokładniej odfiltrować samolot lecący na małej wysokości od zabudowań czy nierówności geograficznych.

Co ważne, w latach 90. i na początku XXI wieku radary floty amerykańskiej oraz brytyjskiej przeszły krytyczną z punktu widzenia współczesnego pola walki modernizację w ramach programu RSIP (Radar System Improvement Program). Drastycznie zwiększyła ona czułość aparatury odbiorczej układu i unowocześniła komponenty obliczeniowe. Dzięki RSIP AWACS zyskał zdolność wykrywania niewielkich, szybkich obiektów o niskiej skutecznej powierzchni odbicia (tzw. stealth), a także nisko lecących pocisków manewrujących, jednocześnie śledząc setki standardowych kontaktów na obszarze operacji.

Warianty E-3 Sentry

Przez pięć dekad intensywnej eksploatacji samolot przechodził kolejne wcielenia i modyfikacje:

• E-3A – wersja podstawowa dla USAF z radarem AN/APY-1; 24 egzemplarze produkcyjne plus dwa przebudowane prototypy EC-137D.
• E-3B – modernizacja egzemplarzy E-3A do standardu Block 30, z nowym oprogramowaniem taktycznym i zaawansowaną aparaturą łącznościową (zachowany radar AN/APY-1).
• E-3C – odpowiednik standardu E-3B, lecz wyposażony fabrycznie w znacznie wydajniejszy radar AN/APY-2.
• E-3D – brytyjska wersja znana pod nazwą Sentry AEW.1 z oszczędniejszymi silnikami CFM56 i specyficznym wyposażeniem wymaganym przez RAF; powstało 7 egzemplarzy.
• E-3F – wariant dla francuskich sił powietrzno-kosmicznych (Armée de l’Air et de l’Espace), 4 egzemplarze, również bazujące na silnikach CFM56.
• E-3A NATO – 18 wyprodukowanych egzemplarzy dla połączonych sił NATO, standardowo z AN/APY-2 i wielonarodowymi systemami wymiany danych.
• E-3A Saudi – 5 maszyn zbudowanych dla Królewskich Sił Powietrznych Arabii Saudyjskiej z rozbudowanym i dostosowanym pakietem łączności.

Uzbrojenie i wyposażenie pokładowe

E-3 Sentry w żadnej wersji nie przenosi jakiegokolwiek uzbrojenia ofensywnego. Decyzja ta jest w pełni świadoma – platforma ta stanowi najwrażliwsze i najcenniejsze centrum dowodzenia, a nie maszynę uderzeniową. Jej ochronę przed atakiem przeciwnika muszą zapewniać wydzielone z lotnictwa taktycznego eskorty, tzw. osłona myśliwska (High Value Airborne Asset Combat Air Patrol).

To sprzęt ukryty w kadłubie determinuje przydatność tej platformy na froncie. Do wyposażenia misyjnego zaliczamy m.in.:

• konsole sytuacji taktycznej (Situation Display Consoles) – do 14 terminali, na których operatorzy wielkoformatowo analizują i obrabiają spływające odczyty radarowe,
• rozbudowane systemy łączności radiowej – obsługujące bezpieczne pasma kodowane (w tym m.in. protokoły Link 16),
• zaawansowane systemy identyfikacji „swój-obcy” (IFF) – pozwalające na milisekundową klasyfikację przechwyconych na radarze powrotów,
• stanowisko dowódcy misji (Mission Commander) – osoba nadzorująca całość obrazu taktycznego i dysponująca bezpośrednimi wytycznymi z połączonych sztabów naziemnych,
• system zarządzania walką (Battle Management) – potężna serwerownia łącząca pozyskane pule informacji w jedną zrozumiałą sieć obrazową.

Samolot, wynosząc ten gigantyczny sprzęt na pułap 10 kilometrów, unika zjawiska zakrzywienia horyzontu radiowego, na które cierpią naziemne baterie radiolokacyjne. AWACS po prostu patrzy „z góry” – dostrzegając to, co kryje się za krzywizną Ziemi lub w dolinach gór.

E-3 Sentry w działaniach bojowych

Przez kilkadziesiąt lat nieprzerwanej eksploatacji maszyny E-3 wpisywały się w scenariusz praktycznie każdej większej interwencji Zachodu na świecie. Rola zawsze była identyczna: wejść w dany obszar na dużej wysokości, obserwować daleko i koordynować skomplikowany ruch lotniczy w chaosie działań bojowych.

Operacja Pustynna Burza – 1991

Wojna w Zatoce Perskiej stanowiła ostateczny, na wielką skalę poligonowy test założeń AWACS. Maszyny 552. Skrzydła dowiodły całkowitej słuszności swojego istnienia.

W trakcie operacji Pustynna Burza flotylle E-3 skontrolowały 31 924 loty bojowe bez ani jednej straty po stronie koalicji wynikającej z błędów w koordynacji (dekonfliktacji) ruchu powietrznego. Kontrolerzy siedzący w kadłubach AWACS-ów bezpośrednio naprowadzali myśliwce przy 38 z 40 zanotowanych wówczas alianckich zestrzeleniach wrogich maszyn irackich. Obsługi z Tinker AFB wylatały łącznie ponad 5000 godzin bojowych w ekstremalnie nasyconym środowisku operacyjnym.

Doświadczenia tamtych walk ugruntowały pogląd, że to nie ilość maszyn bezpośredniego wsparcia, ale dominacja w sferze budowy obrazu pola walki decyduje o sukcesie uderzenia połączonego. Bez E-3 dziesiątki samolotów myśliwskich i tankowców mogłyby stanowić dla siebie bezpośrednie zagrożenie kolizją z powodu zagęszczenia lotów.

Bałkany i wschodnie wybrzeże USA po 11 września

W późniejszych latach NATO wielokrotnie eksploatowało europejskie i amerykańskie maszyny w operacjach nad byłą Jugosławią, chociażby egzekwując strefę zakazu lotów nad terytorium zbrojnych frakcji. E-3 wkraczał do akcji jako pierwszy, jeszcze zanim w przestrzeni pojawiały się pakiety uderzeniowe sojuszu.

Ataki terrorystyczne z 11 września 2001 roku zmusiły jednak NATO do zastosowania Artykułu 5. Doprowadziło to do uruchomienia operacji Eagle Assist. Bezprecedensowo, pięć europejskich maszyn NATO E-3A przebazowano jesienią nad wschodnie wybrzeże Ameryki, uwalniając nadszarpnięte siły radarowe USAF. Do operacji zaangażowano łącznie siedem natowskich Sentry, a 830 żołnierzy reprezentujących 13 krajów członkowskich wykonało aż 360 rygorystycznych misji bojowych, chroniąc terytorium sojusznika do wiosny 2002 roku.

Podobną funkcję wielopoziomowego zarządzania flotą NATO E-3 pełniły również podczas przeciągającej się operacji Enduring Freedom nad rozległym, górskim terytorium Afganistanu.

◆ POLECANE PRODUKTYBRON.PL

Helikon-Tex

Plecak Helikon-Tex Dragon Egg MkII MultiCam

899.9 PLN

Helikon-Tex

Bluza MCDU Combat Shirt NyCo Ripstop Coyote

299.99 PLN

Direct Action

Torba Direct Action Deployment Bag Small 42L

279.9 PLN

Operatorzy – kto latał i lata na E-3 Sentry

Olbrzymi koszt platformy, wieloetatowa załoga i potężne koszty paliwa uziemiające sprawiły, że samolot E-3 Sentry nigdy nie doczekał się powszechnego eksportu. Użytkownikami została tylko wąska grupa państw o odpowiednim budżecie.

• USAF – największy globalny operator; początkowo flota 34 maszyn, dzisiaj mocno zredukowana ze względu na wiek płatowców.
• NATO – połączony komponent 14 aktywnych maszyn stacjonujących w Niemczech (Geilenkirchen). Maszyny obsługiwane są przez międzynarodowe załogi z państw sojuszniczych i dla utrzymania zasięgu operacyjnego korzystają także z wysuniętych baz (FOB) zlokalizowanych w Trapani (Włochy), Aktion (Grecja), Konya (Turcja) oraz Ørland (Norwegia). Co ciekawe, jako jedyny przypadek we flocie sojuszu, samoloty ze względów formalno-prawnych zarejestrowane są oficjalnie w Luksemburgu.
• Francja – użytkuje 4 zmodernizowane egzemplarze E-3F z odmiennymi silnikami z bazy w Avord.
• Arabia Saudyjska – 5 egzemplarzy pełniących służbę od połowy lat 80., zmodernizowanych kilkanaście lat temu.
• Wielka Brytania – pierwotnie korzystała z 7 E-3D; flotylla została jednak ostatecznie uziemiona i wycofana z Royal Air Force do 2021 roku z powodu wysokich kosztów obsługi technicznej cywilnych części Boeinga.
• Chile – aktualnie jedyny operator w Ameryce Południowej, nabył w ostatnich latach 3 wycofane po-brytyjskie maszyny E-3D w ramach uzupełnienia swoich zdolności narodowych.

Warto zauważyć, że Marynarka Wojenna Stanów Zjednoczonych od lat stosuje zupełnie niezależny aparat – mniejszy, dwusilnikowy E-2 Hawkeye przystosowany do katapultowego startu i lądowania przy użyciu liny hamującej na pokładzie lotniskowców. E-2 działa w specyficznym środowisku oceanicznym, wspierając myśliwce uderzeniowe takie jak legendarny F/A-18 Hornet.

E-3 Sentry na tle innych platform AEW&C

Przez lata radziecką i rosyjską kontrpropozycją był bazujący na ciężkim transporcie Ił-76 samolot Beriew A-50 Mainstay. Pomimo podobnej koncepcji „talerza” radaru, systemy wschodnie ustępowały zachodnim jakością zintegrowanej analityki komputerowej oraz komfortem pracy operatorów przebywających w nieklimatyzowanych wnętrzach. Zachodnie AWACS w duecie z wszechstronnym F-16 Fighting Falcon stanowiły nierozwiązywalną przeszkodę taktyczną.

Obecnie klasyczne Sentry porównuje się na Zachodzie bezpośrednio z ich nowoczesnymi następcami, wyposażonymi w nieporównywalnie mniejsze zapotrzebowanie na energię z uwagi na wykorzystanie aktywnych anten skanujących (AESA):

• Boeing E-7 Wedgetail – zaawansowana ewolucja AWACS zbudowana w oparciu o popularnego Boeinga 737 z podłużnym radarem MESA na kadłubie,
• Saab GlobalEye – szwedzkie wielosensorowe rozwiązanie instalowane na platformie dyspozycyjnych biznesjetów o najwyższym pułapie lotu,
• samoloty zaplecza wspierające – takie jak KC-46 Pegasus, które mimo że nie widzą dalej niż AWACS, zapewniają mu węzły zasilania paliwowego bezpośrednio w strefie nadzoru.

◆ REKLAMAGUNFIRE.COM

Przyszłość – dramatyczne wycofywanie i następcy

Kadłuby Boeingów 707, tkwiące mechanicznie w technologii z połowy minionego stulecia, trapi niska gotowość operacyjna i potężne koszty wymiany wyeksploatowanych części strukturalnych.

USAF i zawirowania wokół E-7 Wedgetail

Droga do wymiany Sentry w amerykańskim lotnictwie okazała się kręta. Siły Powietrzne USA wskazały sprawdzoną maszynę E-7 Wedgetail jako następcę. Niestety, znaczący wzrost kosztów jednostkowych po stronie producenta spowodował, że w połowie 2025 roku Departament Obrony zamroził cały program akwizycji, zapowiadając chęć przejścia do rozwiązań czysto kosmicznych i mniejszych platform. Wzbudziło to potężne kontrowersje w środowisku lotniczym. Wskutek wewnątrzpolitycznych nacisków, w maju 2026 roku amerykański Pentagon ostatecznie wycofał się z tej niefortunnej decyzji – program E-7 oficjalnie odmrożono, zapewniając mu finansowanie pozwalające zachować płynność przechodzenia z wysłużonych E-3. Szacuje się jednak, że kultowe obrotowe kopuły Sentry pozostaną w służbie za Atlantykiem jeszcze przynajmniej do 2035 roku.

Historyczny zwrot NATO ku GlobalEye

Losy europejskiego AWACS-a napisały zgoła odmienny scenariusz operacyjny. Po wycofaniu się Stanów Zjednoczonych (w połowie 2025 roku) z udziału w międzynarodowym sojuszniczym programie zakupu wspólnych E-7, kraje takie jak Holandia czy Niemcy ogłosiły odrzucenie kontraktu na maszyny Boeinga z uwagi na rosnące braki w alokacji budżetu i gigantyczne opóźnienia.

Aby wypełnić pilną wyrwę zdolnościową po wycofywanych pod koniec dekady europejskich egzemplarzach E-3A, w kwietniu 2026 roku NATO ostatecznie wskazało zwycięzcę – stał się nim szwedzki system Saab GlobalEye, którego wielokanałowe radary Erieye ER montowane są na sprawdzonych odrzutowcach biznesowych Bombardier Global 6000/6500.

Jest to całkowity przełom – po czterech dekadach służby sojusz rezygnuje z rozwiązań amerykańskiego Boeinga na rzecz tańszego i znacznie nowocześniejszego systemu europejskiego producenta. Projekt zakupu kilkunastu samolotów GlobalEye pochłonie pakiet finansowy rzędu blisko 5 miliardów euro, gwarantując obronę powietrzną wschodniej flanki sojuszu na kolejne trzydzieści lat.

Dziedzictwo odchodzących maszyn Sentry pozostanie jednak niezatarte. Poziom wiedzy taktycznej, jaka ukształtowała się wokół współpracy AWACS z naziemnymi systemami obrony powietrznej – takimi jak wciąż potężny system rakietowy Patriot, zasilany danymi wczesnego ostrzegania z E-3 – na zawsze wpisał te charakterystyczne wielkie maszyny do klasyki nowoczesnej sztuki wojennej.

E-3 Sentry AWACS – najczęściej zadawane pytania
