Pantsir-S1 (SA-22 Greyhound) – rosyjski hybrydowy system SHORAD z rakietami 57E6 i działami 30 mm

Pancyr-S1 (ros. Панцирь-С1, w kodzie NATO: SA-22 Greyhound) to rosyjski samobieżny hybrydowy system przeciwlotniczy bliskiego zasięgu (SHORAD), łączący w jednej jednostce ogniowej dwa typy uzbrojenia – dwustopniowe pociski rakietowe rodziny 57E6 oraz dwa dwulufowe działa automatyczne 2A38M kalibru 30 mm. Bezpośredni następca radzieckiej Tunguski 2S6 oficjalnie wszedł do służby w siłach rosyjskich w 2012 roku, a w doktrynie pełni rolę systemu obrony bezpośredniej – ostatniej linii osłony, której zadaniem jest neutralizacja celów, jakie przeniknęły przez parasol systemów dalekiego (jak S-400 Triumf) i średniego zasięgu (jak Buk-M3). Bazowy Pancyr-S1 osiąga zasięg rażenia rakietowego 20 km i pułap 15 km, podczas gdy najnowszy Pancyr-SM, wprowadzany do służby od 2024 roku, dzięki radarowi AESA i pociskom 95Ja6 sięga do 40 km i 20 km wysokości. W trakcie wojny w Ukrainie do maja 2026 roku Rosja straciła co najmniej 41 jednostek Pancyr-S1 – to wynik jednego z najtwardszych testów bojowych systemu SHORAD w historii.

Geneza i rozwój systemu Pancyr-S1

Korzenie Pancyra sięgają końca lat 80., kiedy to Biuro Konstrukcyjne Przyrządów (KBP) w Tule, pod kierownictwem konstruktora Arkadija Szypunowa, rozpoczęło prace nad następcą Tunguski. Pierwotnym założeniem była ochrona obiektów punktowych – ośrodków administracyjnych, baz lotniczych i przede wszystkim baterii systemów rakietowych większego zasięgu. Rozpad Związku Radzieckiego i drastyczne cięcia w budżecie obronnym niemal zatrzymały projekt na stałe.

Kontrakt z Emiratami Arabskimi – ratunek programu

Punkt zwrotny nastąpił w 2000 roku. Zjednoczone Emiraty Arabskie podpisały kontrakt o wartości 734 milionów dolarów na rozwój i dostawę 50 zestawów Pancyr-S1, co bezpośrednio sfinansowało modernizację prototypu do standardu, który stał się bazą dla seryjnej produkcji. Bez tego zamówienia projekt prawdopodobnie nigdy nie wszedłby do służby. To dlatego pierwsze egzemplarze produkcyjne, dostarczane Emiratom od 2009 roku, były montowane na niemieckim podwoziu MAN SX45 – znacznie lepiej dostosowanym do warunków pustynnych niż rosyjskie KamAZ-y.

Wejście do służby w Rosji i doktryna obrony bezpośredniej

Siły Powietrzne Rosji (włączone w 2015 r. w struktury Wojsk Powietrzno-Kosmicznych – WKS) oficjalnie przyjęły system na uzbrojenie na przełomie 2012 roku. Współczesna doktryna rosyjska pozycjonuje Pancyra jako przedostatnią warstwę obrony w Zintegrowanym Systemie Obrony Powietrznej. Jego zadaniem jest eliminacja celów, które przeniknęły przez zewnętrzne pierścienie radarowe, lub takich, które ze względu na niskie echo radarowe i lot na skrajnie niskim pułapie są zbyt trudne do przechwycenia dla ciężkich rakiet przeciwlotniczych.

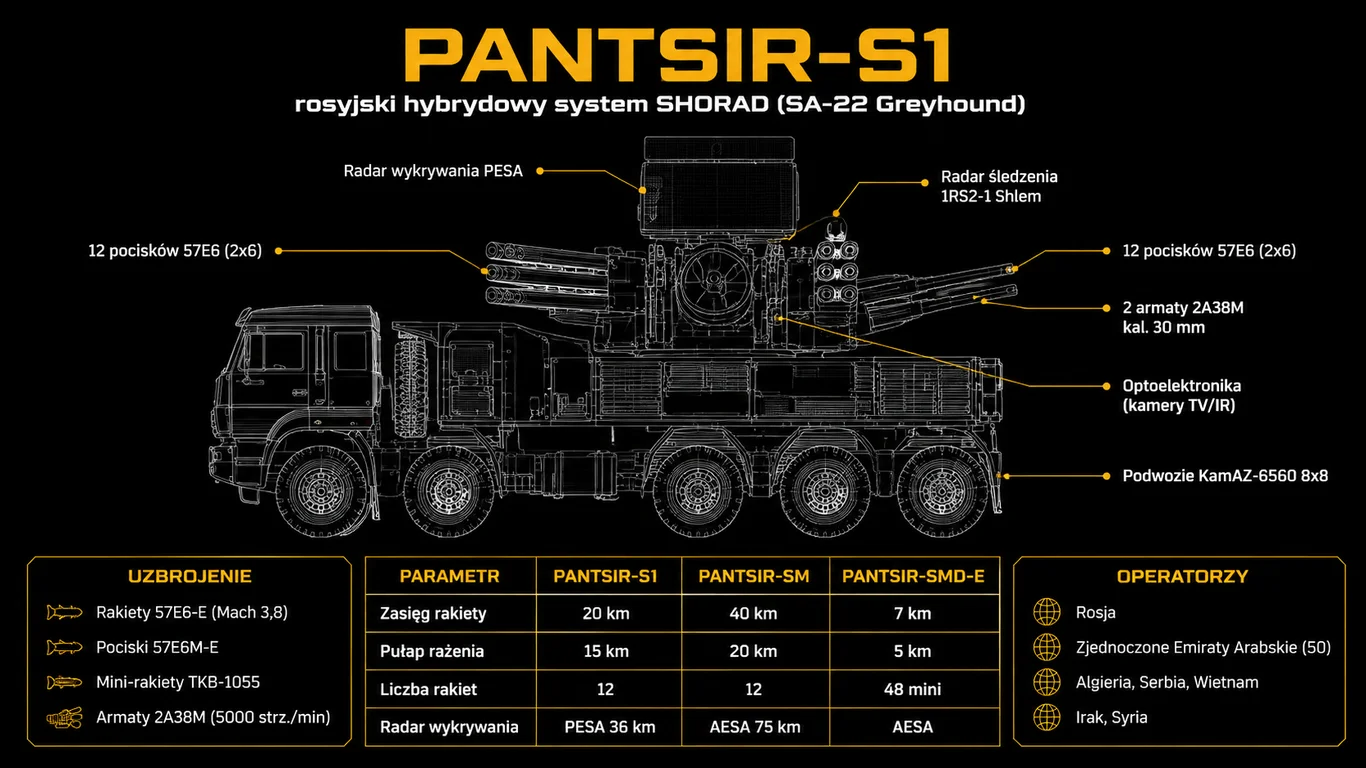

FIG_01 // VISUAL_REF

Architektura techniczna i sensory Pancyr-S1

Skuteczność Pancyra opiera się na zintegrowanym, wielozakresowym systemie kierowania ogniem. Łączy on aktywną detekcję radarową z pasywnym śledzeniem optoelektronicznym, co pozwala pracować w warunkach silnego zagłuszania radioelektronicznego (WRE) oraz w trybie cichym, kiedy emisja własnego radaru jest zbyt ryzykowna.

Radary wykrywania i śledzenia – PESA, AESA i AON-1

Standardowy zestaw Pancyr-S1 wyposażony jest w dwie główne stacje radarowe. Pierwszą z nich jest radar wykrywania celów, działający w paśmie UHF/S, wyposażony w antenę z pasywnym skanowaniem elektronicznym (PESA) i pełnym pokryciem 360° w azymucie.

Drugim kluczowym elementem jest radar śledzenia celów i naprowadzania rakiet (typ 1RS2-1 „Szlem”) pracujący w paśmie Ku. To stacja o wysokiej rozdzielczości, zdolna precyzyjnie wypracowywać dane do prowadzenia pocisków sterowanych radiokomendowo. Najnowsza wersja Pancyr-SM wprowadza radar w technologii AESA, zwiększając zasięg wykrywania prawie dwukrotnie i poprawiając zdolność do detekcji niewielkich dronów o ekstremalnie niskiej skutecznej powierzchni odbicia (SPO).

Kanał optoelektroniczny i tryb cichy

W warunkach intensywnej walki elektronicznej, gdy emisja własnego radaru przyciąga pociski przeciwradiolokacyjne typu HARM, Pancyr przechodzi na głowicę optoelektroniczną (GOE). Zawiera ona kamerę termowizyjną wysokiej rozdzielczości, sensor telewizyjny w paśmie widzialnym oraz dalmierz laserowy. Tryb pasywny pozwala automatycznie śledzić cel z dokładnością kątową przewyższającą radar w niektórych zakresach – jest to szczególnie istotne przy zwalczaniu obiektów na tle ziemi, kiedy radary borykają się z echem stałym (zakłóceniami od powierzchni).

Uzbrojenie Pancyr-S1 – rakiety 57E6 i działa 2A38M

Hybrydowy charakter uzbrojenia jest największą zaletą Pancyra w porównaniu z systemami wyłącznie rakietowymi, takimi jak Tor-M2 czy zachodni IRIS-T SLM. Operator może wybrać optymalny środek rażenia w zależności od typu, dystansu i prędkości celu, oszczędzając jednocześnie cenne pociski na groźniejsze zagrożenia.

Rodzina pocisków rakietowych 57E6

Głównym orężem systemu jest dwustopniowa rakieta 57E6 i jej warianty rozwojowe. Konstrukcja jest nietypowa dla nowoczesnego SHORAD – pocisk nie ma własnej głowicy samonaprowadzającej, co drastycznie redukuje jego jednostkową cenę i pozwala osiągnąć lepsze parametry kinematyczne.

Pocisk 57E6-E składa się z silnika startowego (przyspieszacza) oraz marszowego stopnia bojowego, który po odrzuceniu modułu startowego leci trajektorią balistyczną z manewrami sterowanymi. W pierwszych dwóch sekundach napęd rozpędza pocisk do prędkości 1300 m/s (ok. Mach 3,8). Po odrzuceniu napędu czysty aerodynamicznie stopień bojowy zachowuje wysoką manewrowość z przeciążeniami rzędu 32 G dzięki sterom gazodynamicznym i aerodynamicznym.

Pocisk naprowadzany jest radiokomendowo w linii celowania (ang. CLOS). Stacja naziemna śledzi jednocześnie cel oraz rakietę (przez transponder lub znacznik podczerwieni) i drogą radiową przekazuje komendy korygujące tor lotu. Eliminacja drogich sensorów z korpusu rakiety jest fundamentem strategii odpierania ataków saturacyjnych – koszt zestrzelenia musi być wielokrotnie niższy od wartości przechwytywanego celu, inaczej obrona przegrywa czysto ekonomicznie.

Armaty 2A38M – druga warstwa rażenia

Drugim elementem uzbrojenia są dwa dwulufowe działa automatyczne kalibru 30 mm typu 2A38M, działające na zasadzie Gasta (odrzut z jednej lufy przeładowuje drugą). Zapewniają one Pancyrowi zdolność zwalczania celów na dystansach, gdzie rakiety byłyby fizycznie bezużyteczne ze względu na strefę martwą promienia minimalnego (od 1,2 do 1,5 km dla rakiety 57E6).

• Szybkostrzelność łączna: do 5000 strzałów na minutę,
• Zasięg skuteczny: 4000 m w poziomie i 3000 m w pionie,
• Prędkość wylotowa pocisku: 960 m/s,
• Zapas amunicji w wieży: 1400 pocisków (mieszanka odłamkowo-zapalająca i przeciwpancerna).

W praktyce bojowej działa 2A38M okazały się jednak mniej skuteczne wobec drobnych dronów komercyjnych typu DJI Mavic czy FPV. Brak amunicji z zapalnikiem programowalnym sprawia, że trafienie obiektu o średnicy 30 cm z odległości 2 km wymaga niemal bezpośredniego uderzenia pocisku, co przy dużych prędkościach kątowych małych dronów jest niezwykle trudne. To właśnie ta luka stała się przyczynkiem do budowy wariantu SMD-E.

Minirakiety TKB-1055 – odpowiedź na rojowe ataki dronów

Wojna w Ukrainie ujawniła brutalną asymetrię – odpalenie rakiety 57E6 kosztującej kilkadziesiąt tysięcy dolarów do drona wartego zaledwie 500 dolarów mija się z celem. Rosja odpowiedziała na to, wprowadzając do służby minirakiety TKB-1055 (znane również jako 19Ja6, system „Gwozd”). Ich kluczową cechą jest zredukowana średnica, pozwalająca na umieszczenie czterech minirakiet w jednym standardowym kontenerze startowym dawnej wyrzutni. Dzięki temu łączna jednostka ognia wzrasta z 12 podstawowych pocisków do nawet 48 gotowych do strzału minirakiet – co całkowicie zmienia charakter Pancyra, czyniąc go niezwykle gęstym, wyspecjalizowanym systemem antydronowym.

Pancyr-S1 w akcji – Syria, Libia i Ukraina

Operacyjna historia tego zestawu to jeden z najlepiej udokumentowanych testów bojowych w najnowszej historii OPL. W ciągu zaledwie kilku lat Pancyr zmierzył się z masowymi dronami rebeliantów w Syrii, tureckimi maszynami Bayraktar TB2 w Libii oraz z najnowszym arsenałem zachodnich pocisków precyzyjnych w Ukrainie. Wyniki nie są jednoznaczne – pokazują zarówno realną siłę uderzeniową, jak i krytyczne luki konstrukcyjne.

Kampania syryjska – sukcesy nad Chmejmim, porażka z Izraelem

W Syrii Pancyry broniły rosyjskiej bazy lotniczej Chmejmim przed prymitywnymi, masowymi rojami dronów klejonymi przez rebeliantów. Rosyjskie raporty oficjalnie donoszą o ponad 100 zestrzeleniach w trakcie tego konfliktu. System stał się jednak także celem operacji izraelskich. W maju 2018 roku izraelski pocisk Spike NLOS zniszczył wygaszoną jednostkę Pancyr-S1. Załoga miała wówczas wyłączony radar i wyczerpaną amunicję, więc wóz nie był w stanie w żaden sposób zareagować. Incydent dobitnie udowodnił, że żaden, nawet najlepszy SHORAD, nie przetrwa bez ścisłej dyscypliny operacyjnej oraz wpisania go w sieć osłonową.

Wojna w Libii – Pancyr kontra Bayraktar TB2

W latach 2019–2020 w Libii, przekazane siłom LNA generała Haftara Pancyry starły się z tureckimi dronami uderzeniowymi. Początki były dla Turków trudne – stracili kilka TB2. Turcja jednak szybko zrewidowała taktykę. Przy użyciu zaawansowanego sprzętu walki elektronicznej Koral do oślepiania radarów oraz ścisłej koordynacji z dalekosiężną artylerią, zniszczono od 9 do 15 jednostek Pancyr-S1.

Analizy zniszczonego sprzętu wskazały na dwie kluczowe bolączki rosyjskiego sprzętu. Po pierwsze, podstawowy radar Pancyra miał trudności z wyłuskaniem TB2 ze względu na jego powolny lot (ok. 220 km/h) oraz niskie echo radarowe; algorytm często odsiewał go jako anomalię pogodową lub „stado ptaków”. Po drugie, drony uderzały regularnie z góry, lokując się w strefie martwej radaru bezpośrednio nad anteną pojazdu. Te bolesne lekcje stały się bezpośrednim impulsem do prac nad wariantami S1M oraz SM.

Wojna w Ukrainie – wojna na wyczerpanie, adaptacja i straty

Inwazja na Ukrainę to najbardziej intensywny test dla tego sprzętu. Pancyry chronią tam obiekty strategiczne: m.in. most Krymski, baterie rakiet S-400 oraz obiekty na terenie samej Rosji (głośne wieże przeciwlotnicze ustawione m.in. przy rezydencjach w Wałdaju). Według informacji ukraińskiego SBU oraz otwartych statystyk OSINT Oryx, do maja 2026 roku Rosja straciła tam co najmniej 41 systemów Pancyr-S1.

Ukraińcy stosują wobec Pancyrów bardzo dojrzałą, wielowarstwową taktykę:

• rozpraszanie uwagi radaru i przeciążanie systemu za pomocą fałszywych, tanich bezzałogowców z nadajnikami WRE,
• uderzenia pociskami Neptun i ATACMS bezpośrednio w lokacje wykryte wcześniej z satelitów lub przez dalekie drony zwiadowcze,
• ataki dronami FPV na dystansach 30–50 km, uderzające często pionowo w czubek radaru (wspomniana wyżej strefa martwa),
• wykorzystywanie luk w gotowości bojowej – od momentu namierzenia nagle pojawiającego się drona do odpalenia własnej rakiety Pancyr potrzebuje zazwyczaj 4–6 sekund, co daje atakującym bardzo krótkie i cenne okno uderzeniowe.

Pomimo ogromnych strat system ten wciąż wykonuje gigantyczną pracę ochronną. Regularnie i skutecznie przechwytuje rakiety z amerykańskich systemów HIMARS (GMLRS), pociski manewrujące Storm Shadow/SCALP czy wspomniane drony Bayraktar. To prosta matematyka na wyniszczenie – eliminacja pojedynczego Pancyra z pola bitwy niemal natychmiast otwiera przestrzeń powietrzną dla zachodnich rakiet precyzyjnych na chronionym obszarze.

Warianty Pancyra i przyszłość systemu

Sukcesywna ewolucja systemu doprowadziła do powstania całej rodziny wyspecjalizowanych zestawów, za pomocą których konstruktorzy próbują łatać zdiagnozowane dziury w tarczy:

• Pancyr-S1 – wersja podstawowa, kręgosłup obrony bliskiego zasięgu SZ FR od 2012 roku,
• Pancyr-S2 – modyfikacja z nowym radarem o zwiększonym zasięgu i lepszej odporności na cyfrowe zakłócenia; wyeksportowana m.in. do Algierii czy Serbii,
• Pancyr-S1M – wariant eksportowy przystosowany do rakiet 57E6M-E (30 km zasięgu), bazujący na lekcjach wyniesionych z Syrii,
• Pancyr-SM – obrona krótkiego zasięgu „nowej generacji” z radarem w technologii AESA (wykrywanie do 75 km) i pociskami 95Ja6, gotowa strącać nawet cele naddźwiękowe,
• Pancyr-SA (arktyczny) – pozbawiony dział wariant operujący na dwuczłonowym podwoziu gąsienicowym DT-30 Witiaź; zabezpieczony termicznie, gotowy do pracy w temperaturach do –50°C,
• Pancyr-M (morski) – morskostacjonarny zamiennik systemu Kasztan; wykorzystuje potężne sześciolufowe działa rotacyjne AO-18KD,
• Pancyr-SMD-E – najświeższa modyfikacja (od 2024 roku), wykreowana specjalnie jako tarcza przed rojami dronów; nie posiada żadnej artylerii lufowej, a jej zęby to bateria nawet 48 minirakiet TKB-1055.

FIG_02 // VISUAL_REF

Eksport i międzynarodowi odbiorcy

Rosyjski system odniósł gigantyczny sukces komercyjny – sprzedano go do wielu zróżnicowanych państw na całym świecie. W gronie największych operatorów znajdują się: Zjednoczone Emiraty Arabskie (posiadające egzemplarze na podwoziu MAN), Algieria (używająca ich do osłony ogromnych pól naftowych i gazowych), a także Serbia, Wietnam, Irak czy Syria. Obecnie uwagę potencjalnych kupców przyciąga pewien geopolityczny szczegół – kraje arabskie coraz częściej szukają gęstszego „bata” na niewielkie roje dronów wykorzystywanych chociażby przez ruch Huti, w starciu z którymi amerykańskie Patrioty okazują się nie tylko niezwykle kosztowne w pojedynczym odpaleniu, co po prostu niewydajne matematycznie. Państwa naftowe widzą w hybrydowym Pancyrze ubezpieczenie instalacji, gdzie uderzenie drona za 5000 dolarów jest w stanie sparaliżować eksport warty miliardy.

Znane słabości i droga przed konstruktorami

Mimo udanych zestrzeleń odnotowanych w pojedynczych starciach Pancyr mierzy się z kilkoma fundamentalnymi ograniczeniami:

• filtr celów małych i powolnych – niska prędkość obiektu (poniżej 30 m/s) powoduje, że automatyka systemu odrzuca cel, identyfikując go mylnie jako stado ptaków lub po prostu anomalię terenu,
• potężna, chwiejna sylwetka wozu – pojazd jest wysoki na niemal 5 metrów (przy rozłożonej antenie) i na ciężkim podłożu lub podczas ostrego skrętu zachowuje się bardzo niestabilnie, co nierzadko kończyło się samoczynnymi przewrotkami podczas relokacji na froncie ukraińskim,
• pogoda jako bariera wizualna – tryb optoelektroniczny zawodzi we mgle lub gęstym opadzie, zmuszając załogę do ponownego włączenia demaskującego radaru.

Zjawisko całkowitego usunięcia 30-milimetrowych dział w najnowszym modelu SMD-E dobitnie sugeruje w jakim kierunku zmierza rosyjski konstrukt. System ma też uzyskać zwiększone zdolności sterowania z dużej odległości, umożliwiające zainstalowanie pancernego modułu bezpośrednio na chronionym budynku, pozostawiając operatorów w bezpiecznym transporterze bazowym ukrytym z dala od linii ostrzału.
