Railgun, czyli działo elektromagnetyczne (działo szynowe), to broń, która zamiast ładunków miotających wykorzystuje potężne pole magnetyczne i prąd rzędu milionów amperów, by rozpędzić metalowy pocisk do prędkości hiperdźwiękowej rzędu 6-7 Macha. Nie ma w nim prochu ani materiału wybuchowego – cel niszczy wyłącznie ogromna energia kinetyczna pocisku, uderzającego z niszczycielskim impetem przy prędkości kilku kilometrów na sekundę. Po dekadach badań i setkach milionów dolarów koncepcja wciąż nie weszła do regularnej służby, a najgłośniejszy program, prowadzony przez US Navy, został porzucony w 2021 roku. Pałeczkę przejęły jednak Chiny i Japonia, dla których działo szynowe pozostaje kuszącą obietnicą taniej, dalekosiężnej amunicji.
Jak działa railgun, czyli działo elektromagnetyczne
Zasada działania railguna opiera się na podstawowym zjawisku fizycznym – sile, która powstaje, gdy przez przewodnik umieszczony w polu magnetycznym płynie prąd. Konstrukcja jest przy tym zaskakująco prosta w porównaniu z poziomem zaawansowania całego systemu. To właśnie ta teoretyczna prostota lufy sprawiła, że inżynierowie przez lata wierzyli w szybki sukces.

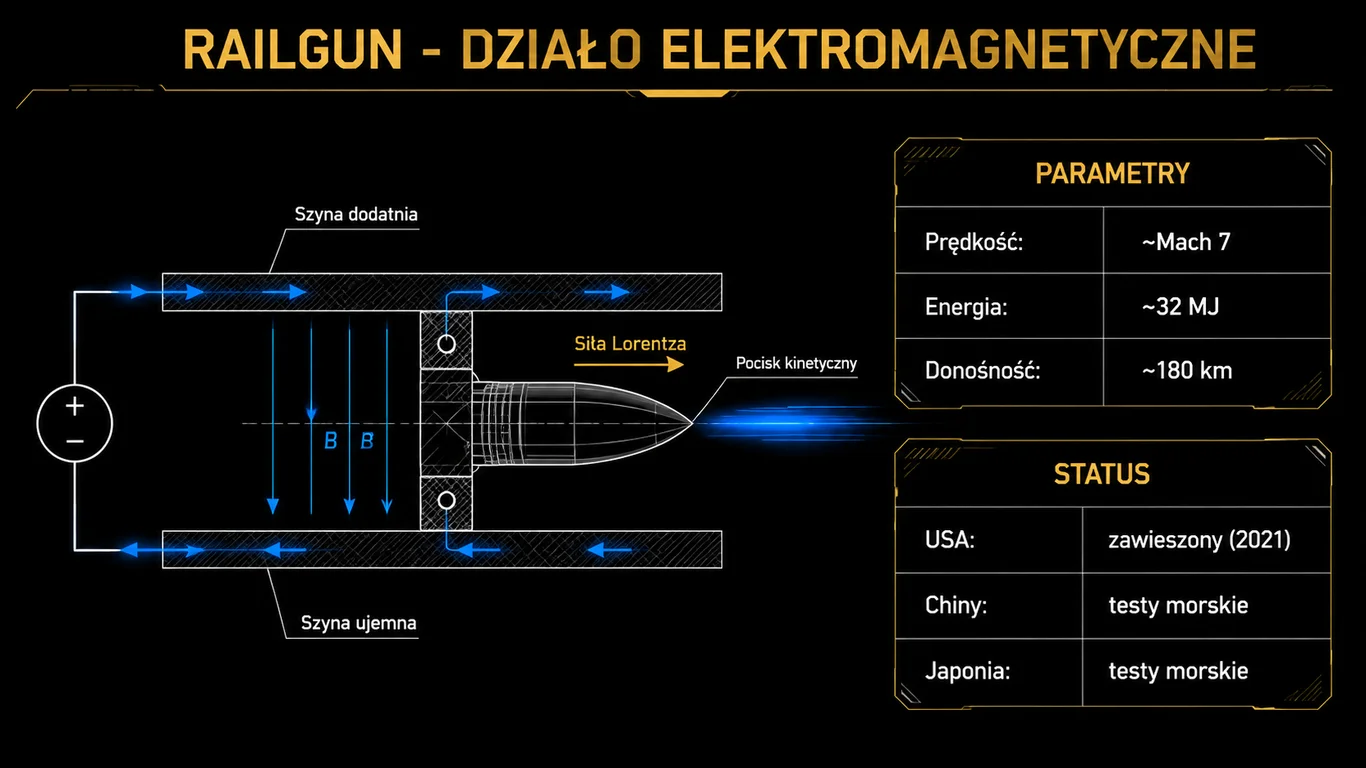

Sercem broni są dwie równoległe, przewodzące szyny, między którymi umieszczono ruchomą zworę połączoną z pociskiem, zamykającą obwód elektryczny. Gdy do układu wpuszcza się gigantyczny impuls prądu, płynie on wzdłuż jednej szyny, przechodzi przez zworę i wraca drugą szyną do źródła zasilania. Prąd przepływający przez szyny wytwarza wokół nich silne pole magnetyczne (prostopadłe do płaszczyzny szyn i zwory). Oddziaływanie tego pola z prądem przepływającym przez samą zworę wytwarza siłę Lorentza skierowaną wzdłuż lufy.
Zjawisko to można łatwo zobrazować za pomocą reguły lewej dłoni (Fleminga): jeśli palec wskazujący wskazuje kierunek pola magnetycznego, a środkowy – kierunek przepływu prądu, to odchylony kciuk wskaże kierunek wektora siły. To właśnie ta elektromagnetyczna siła wypycha zworę z pociskiem ku wylotowi lufy. W momencie, gdy pocisk opuszcza szyny, obwód zostaje przerwany.
Siła Lorentza zamiast prochu
Cała różnica między działem szynowym a klasyczną artylerią lufową tkwi w źródle energii. W konwencjonalnej lufie pocisk pcha gaz powstały z gwałtownego spalania prochu, którego ciśnienie ma jednak fizyczną granicę. W railgunie energię dostarcza prąd, a nie chemia, co drastycznie podnosi teoretyczny pułap prędkości.
Liczby robią ogromne wrażenie. Aby uzmysłowić sobie przewagę prędkości działa elektromagnetycznego, wystarczy zestawić je z tradycyjnymi środkami rażenia:
- Pocisk manewrujący Tomahawk: ok. 885 km/h (550 mph)
- Prędkość dźwięku: ok. 1235 km/h (768 mph)
- Standardowy pocisk artyleryjski: ok. 3200 km/h (2 000 mph)
- Pocisk z działa elektromagnetycznego: docelowo ok. 9000 km/h (5 600 mph)
Aby osiągnąć takie parametry, przez szyny musi przepłynąć prąd o natężeniu liczonym w milionach amperów. To wartości, których nie wytrzyma żadna zwykła instalacja – dlatego railgun nie może czerpać prądu wprost z generatorów okrętu w sposób ciągły.
- Brak materiału miotającego – pocisk nie potrzebuje ładunku prochowego, co eliminuje cały łańcuch logistyczny związany z magazynowaniem niebezpiecznych substancji.
- Energia z kondensatorów – system gromadzi prąd w potężnych bankach kondensatorów lub innych magazynach energii, by uwolnić go w ułamku sekundy podczas strzału.
- Pocisk wyłącznie kinetyczny – cel niszczy sama masa rozpędzonego metalu, bez konieczności stosowania tradycyjnej głowicy bojowej.
Pocisk kinetyczny – niszczenie samą prędkością
Pocisk wystrzeliwany z działa elektromagnetycznego nie eksploduje. Niszczy cel wyłącznie energią kinetyczną – tą samą, która sprawia, że meteoryt o masie kilku kilogramów potrafi wybić w ziemi potężny krater. Przy prędkościach hiperdźwiękowych nawet stosunkowo lekki, ważący około 18 kilogramów (40 funtów) pocisk uderza z energią liczoną w dziesiątkach megadżuli.
Taki sposób rażenia ma jedną poważną zaletę praktyczną. Okręt przenoszący amunicję do railguna nie wozi na pokładzie ton materiałów wybuchowych, co znacząco zmniejsza ryzyko katastrofalnej detonacji w razie trafienia przez przeciwnika czy pożaru. Sam pocisk jest też mniejszy i tańszy niż kierowana rakieta z głowicą bojową, choć w praktyce nowoczesne pociski hiperdźwiękowe do dział szynowych projektuje się tak, by mogły korygować tor lotu w drodze do celu.
Zalety i wady broni elektromagnetycznej
Railgun przez lata uchodził za jeden z najbardziej obiecujących kierunków rozwoju artylerii morskiej. Powód był prosty: obietnica połączenia ogromnego zasięgu z bardzo niskim kosztem pojedynczego strzału. Diabeł, jak zwykle, tkwił jednak w szczegółach inżynierskich, które okazały się znacznie trudniejsze do okiełznania, niż początkowo sądzono.
Po stronie zalet koncepcja wygląda niemal idealnie. Tania amunicja kinetyczna, brak prochu i głowic na pokładzie oraz szacowany zasięg rzędu 185 kilometrów (około 100 mil morskich) to argumenty, które rozpalały wyobraźnię planistów morskich. Jeden okręt mógłby przenosić ogromną liczbę tanich pocisków, a każdy strzał kosztowałby ułamek ceny pocisku manewrującego.
Problemy zaczynają się przy przejściu od teorii do działającego sprzętu:
- Zużycie szyn – przy każdym strzale przez szyny płyną miliony amperów, a przesuwająca się z ogromną prędkością zwora dosłownie eroduje powierzchnię przewodników; wczesne amerykańskie prototypy wytrzymywały zaledwie kilkadziesiąt strzałów, a po latach prac żywotność lufy udało się zwiększyć zaledwie do kilkuset. Klasyczna artyleria lufowa strzela tymczasem tysiące razy bez konieczności wymiany lufy.
- Zapotrzebowanie na energię – pojedynczy strzał wymaga uwolnienia energii, którą trzeba wcześniej zgromadzić w masywnych bankach kondensatorów zajmujących cenne miejsce na okręcie.
- Chłodzenie – gwałtowny przepływ prądu i tarcie generują ogromne ilości ciepła, które trzeba błyskawicznie odprowadzić, by nie stopić układu.
- Trwałość lufy – brak trwałej, taniej i łatwo wymienialnej lufy długo blokował drogę do osiągnięcia praktycznej szybkostrzelności na polu walki.
To właśnie te bariery materiałowe, a nie sama fizyka, zatrzymały rozwój broni na progu wdrożenia. Inżynierowie potrafili zbudować działający railgun, ale nie potrafili sprawić, by strzelał setki razy bez wymiany kosztownej lufy.
Erozja szyn to pięta achillesowa całej koncepcji. W programie US Navy żywotność lufy działa elektromagnetycznego udało się wprawdzie podnieść z kilkudziesięciu strzałów do kilkuset, ale wciąż dzieliła ją przepaść od klasycznej artylerii okrętowej, która oddaje tysiące strzałów bez wymiany. Dopóki nikt nie rozwiąże problemu trwałości przewodników, railgun pozostanie bronią laboratoryjną, a nie systemem gotowym na trudy realnego konfliktu zbrojnego.
Program railguna US Navy i jego porzucenie
Najsłynniejszy rozdział historii działa elektromagnetycznego napisała marynarka wojenna Stanów Zjednoczonych. Amerykanie zainwestowali w tę technologię najwięcej i to oni przeprowadzili najbardziej spektakularne testy. Ostatecznie to również ich decyzja o wycofaniu się z projektu najgłośniej odbiła się echem w świecie wojskowym.
Program prowadzili dwaj giganci przemysłu zbrojeniowego – BAE Systems oraz General Atomics – którzy budowali konkurencyjne demonstratory technologii. Już w 2008 roku w ośrodku Dahlgren oddano rekordowy strzał o energii wylotowej ponad 10 MJ, a w kolejnych latach marynarka chwaliła się rosnącymi osiągami. Cele były niezwykle ambitne: pocisk o wadze 18 kg (40 funtów) rozpędzany do prędkości 5600 mph (ok. 7 Machów) i donośność szacowana na 100 mil morskich (ok. 185 kilometrów).
Mimo widowiskowych pokazów broń nigdy nie weszła do regularnej służby. W lipcu 2021 roku US Navy oficjalnie zakończyła program, tłumacząc to ograniczeniami budżetowymi, trudnościami z integracją działa z systemami walki okrętów oraz szybkim rozwojem konkurencyjnych koncepcji uzbrojenia. Po blisko 15 latach prac i wydaniu około pół miliarda dolarów, Pentagon postawił na pociski hiperdźwiękowe z własnym napędem.
Zwrot ku pociskom hiperdźwiękowym i HVP
Porzucenie railguna nie oznaczało wyrzucenia całego dorobku badawczego do kosza. Część technologii przeniesiono na pociski, które można wystrzeliwać z klasycznych dział. Hiperprędkościowy pocisk HVP (Hyper Velocity Projectile), początkowo projektowany wyłącznie dla działa szynowego, z powodzeniem przetestowano z konwencjonalnych armat Mk 45 kalibru 127 mm, w które uzbrojone są amerykańskie niszczyciele i krążowniki.
To rozwiązanie pozwoliło osiągnąć część korzyści railguna – aerodynamiczny, szybki pocisk kinetyczny – bez konieczności budowania na okręcie skomplikowanej instalacji elektromagnetycznej. Równolegle marynarka skupiła środki na pociskach hiperdźwiękowych, które miały zapewnić dalekosiężne uderzenie szybciej i z mniejszym ryzykiem technologicznym niż działo szynowe.
Czym railgun różni się od Zumwalta i broni laserowej
Wokół działa elektromagnetycznego narosło sporo nieporozumień, ponieważ w popularnym przekazie medialnym często myli się je z dwiema innymi nowinkami marynarki – futurystycznym niszczycielem oraz bronią laserową. Warto te pojęcia rozdzielić, bo dotyczą zupełnie innych technologii.
Pierwsze nieporozumienie dotyczy okrętu. Railgun bywał kojarzony z niszczycielem USS Zumwalt, ponieważ przez pewien czas faktycznie rozważano uzbrojenie tej klasy jednostek w działa elektromagnetyczne. W rzeczywistości na Zumwalcie nigdy nie zamontowano railguna – jego potężne armaty głównego kalibru (AGS) pozostały bez odpowiedniej amunicji ze względu na koszty, a sam okręt ostatecznie zintegrowano z wyrzutniami pocisków hiperdźwiękowych Conventional Prompt Strike. Railgun to rodzaj broni, Zumwalt to klasa okrętu – pojęcia te nie są tożsame.
Drugie nieporozumienie to mylenie działa szynowego z bronią laserową. Oba systemy zalicza się często do nowoczesnych technologii rażenia, ale na tym podobieństwo się kończy:
- Railgun – wystrzeliwuje fizyczny pocisk kinetyczny (bryłę metalu), który niszczy cel własną masą i prędkością. Energia elektryczna służy tu jedynie jako napęd rozpędzający materialny obiekt.
- Broń energetyczna (laserowa) – nie wystrzeliwuje żadnego pocisku, lecz potężną, skupioną wiązkę fotonów (światła), która niszczy cel termicznie, przepalając jego poszycie, drony czy układy elektroniczne.
Różnica jest fundamentalna. Laser razi z prędkością światła, ale jego skuteczność drastycznie spada w deszczu, mgle i na dużym dystansie, a do tego wymaga utrzymania wiązki na ruchomym celu przez dłuższą chwilę. Railgun posyła twardy pocisk na setki kilometrów, niezależnie od pogody, lecz wymaga fizycznego wycelowania z wyprzedzeniem (uwzględniającego balistykę), jak każda artyleria.
Parametry railguna i status programów na świecie
Choć żaden system tego typu nie wszedł jeszcze do regularnej służby liniowej, dostępne dane z programów testowych pozwalają nakreślić obraz możliwości tej broni. Poniższe wartości to w większości cele projektowe i wyniki poligonowe, a nie zweryfikowane osiągi gotowego systemu bojowego.
Zestawienie kluczowych parametrów koncepcji oraz stanu prac w trzech państwach, które najmocniej zaangażowały się w rozwój dział elektromagnetycznych:
| Parametr | Wartość (cel / wynik testów) |
|---|---|
| Prędkość wylotowa pocisku | ok. 2 000-2 500 m/s (ok. 6-7 Machów / do 5600 mph) |
| Szacowany zasięg (cel US Navy) | ok. 100-110 mil morskich (ok. 185-205 km) |
| Waga pocisku (USA) | ok. 18 kg (40 funtów) |
| Energia strzału | do ok. 32 MJ (deklarowana energia wylotowa demonstratora BAE; w testach osiągano m.in. ok. 10 MJ) |
| Natężenie prądu | rzędu milionów amperów na strzał |
| Kaliber (program japoński) | 40 mm |
| Trwałość lufy (US Navy) | od kilkudziesięciu do kilkuset strzałów (problem erozji szyn; cel liczony w tysiącach) |
| Status – USA | program oficjalnie porzucony w 2021 roku |
| Status – Chiny | testy morskie od 2018 roku (okręt Haiyangshan) |
| Status – Japonia | testy morskie od 2023 roku, strzał do celu morskiego w 2025 roku |
Dane zestawiono na podstawie komunikatów US Navy, japońskiej agencji ATLA oraz doniesień branżowych. Część parametrów chińskiego systemu pozostaje niejawna, dlatego w tabeli ujęto przede wszystkim potwierdzony fakt prowadzenia prób morskich.
Chiny i Japonia przejmują pałeczkę
Wycofanie się Amerykanów nie zakończyło globalnego wyścigu zbrojeń w dziedzinie dział elektromagnetycznych. Wręcz przeciwnie – inicjatywę przejęły mocarstwa azjatyckie, które zintensyfikowały badania w momencie, gdy Waszyngton odpuścił.
Chiny jako pierwsze zaskoczyły zachodnich obserwatorów. Już w styczniu 2018 roku w sieci pojawiły się zdjęcia okrętu desantowego Haiyangshan (jednostka typu 072III, numer burtowy 936) z wielką, zabudowaną wieżą działową na dziobie. Eksperci szybko rozpoznali w niej prototyp railguna. Chińczycy potraktowali stary okręt desantowy jako pływającą platformę badawczą, co pozwoliło im na prowadzenie testów na otwartym morzu.
Najbardziej transparentnie i najdalej w testach morskich zaszła jednak Japonia. Tamtejsza agencja ATLA rozwija railgun kalibru 40 mm od połowy poprzedniej dekady. Podczas testów wytrzymałościowych oddano z niego ponad 120 strzałów, rozpędzając pocisk do prędkości przekraczającej 2 000 metrów na sekundę. W latach 2023-2025 broń przeniesiono na okręt badawczy JS Asuka, a latem 2025 roku Japończycy po raz pierwszy w historii udokumentowali wystrzelenie pocisku z pokładowego działa szynowego do rzeczywistego celu morskiego. Kolejnym krokiem ma być zmniejszenie objętości układu zasilania o połowę (cel wyznaczony na okolice 2027 roku), co otworzyłoby drogę do montażu tej broni na japońskich niszczycielach.
Przyszłość działa elektromagnetycznego
Czy railgun ma jeszcze szansę zmienić oblicze artylerii morskiej, czy pozostanie jedynie ślepą uliczką inżynierii? Odpowiedź zależy w dużej mierze od tego, czy inżynierom z Azji uda się ostatecznie rozwiązać problem erozji materiałowej lufy oraz miniaturyzacji układów magazynowania energii – dwóch barier, które do dziś powstrzymują masowe wdrożenie systemu.
Argumenty za rozwojem tej technologii nie zniknęły. W epoce, gdy pojedynczy pocisk przeciwlotniczy potrafi kosztować miliony dolarów, perspektywa zwalczania celów bardzo tanim, niemożliwym do przechwycenia pociskiem kinetycznym pozostaje niezwykle kusząca. Dotyczy to zwłaszcza obrony przed rojami dronów i zmasowanymi atakami rakietowymi. Dlatego Chiny i Japonia konsekwentnie pchają temat do przodu, traktując działo szynowe jako ekonomiczne uzupełnienie, a nie zamiennik klasycznej artylerii rakietowej, takiej jak systemy HIMARS czy pociski manewrujące pokroju Tomahawka.
Na Zachodzie to właśnie pociski rakietowe i hiperdźwiękowe wygrywają obecnie wyścig o budżety i miejsce na pokładach okrętów. Railgun cofnął się do roli technologii dojrzewającej w laboratoriach, jednak historia obronności uczy, że porzucone koncepcje potrafią wrócić do łask, gdy inżynieria materiałowa dogoni teoretyczne założenia. Działo elektromagnetyczne wciąż czeka na swój moment – i całkiem możliwe, że nadejdzie on nie nad rzeką Potomak w USA, lecz na wodach Pacyfiku.
Railgun – najczęściej zadawane pytania
Czym właściwie jest railgun i jak działa?
Railgun, czyli działo elektromagnetyczne lub szynowe, to broń, która rozpędza pocisk za pomocą siły Lorentza, a nie w wyniku wybuchu prochu. Przez dwie równoległe szyny i połączoną z pociskiem zworę przepuszcza się prąd rzędu milionów amperów. Wytwarza to silne pole magnetyczne, które, zgodnie z regułą lewej dłoni, wypycha pocisk wzdłuż lufy do prędkości hiperdźwiękowej. Cel niszczony jest wyłącznie energią kinetyczną rozpędzonego metalu, bez konieczności użycia głowicy bojowej.
Dlaczego US Navy porzuciła program railguna?
Marynarka Wojenna Stanów Zjednoczonych zakończyła program w lipcu 2021 roku, wskazując na ograniczenia budżetowe, trudności z integracją potężnych układów zasilania na okrętach oraz rozwój alternatywnych technologii. Głównym problemem technicznym była gwałtowna erozja szyn – choć żywotność lufy udało się podnieść z kilkudziesięciu do kilkuset strzałów, wciąż drastycznie ustępowała ona klasycznej artylerii lufowej. Po 15 latach prac Amerykanie postawili na pociski hiperdźwiękowe z własnym napędem.
Jaką prędkość i zasięg osiąga pocisk z działa elektromagnetycznego?
W testach pociski railguna rozpędzano do prędkości rzędu 2 000-2 500 metrów na sekundę (ok. 6-7 Machów, czyli nawet do 5600 mph). Szacunkowym celem amerykańskiego programu była donośność sięgająca około 100 mil morskich (mniej więcej 185 kilometrów). Warto pamiętać, że są to w dużej mierze wartości docelowe z programów rozwojowych, a nie potwierdzone w walce osiągi gotowego sprzętu.
Czy railgun był zamontowany na niszczycielu USS Zumwalt?
Nie. Przez pewien czas rozważano uzbrojenie niszczycieli typu Zumwalt w działa elektromagnetyczne, ale ostatecznie railgun nigdy nie trafił na ich pokład. Potężne, klasyczne armaty głównego kalibru Zumwalta przez lata pozostawały bez amunicji ze względu na jej zaporową cenę, a sam okręt przeznaczono do przenoszenia pocisków hiperdźwiękowych w wyrzutniach pionowych.
Kto dziś rozwija działo elektromagnetyczne?
Po wycofaniu się Stanów Zjednoczonych pałeczkę liderów przejęły Chiny i Japonia. Chiny już w 2018 roku testowały railgun na okręcie desantowym Haiyangshan. Japonia, poprzez agencję ATLA, rozwija działo kalibru 40 mm – w 2025 roku po raz pierwszy wystrzelono z pokładu japońskiego okrętu badawczego JS Asuka pocisk do rzeczywistego celu morskiego. Planuje się miniaturyzację układu zasilania i wdrożenie go na niszczycielach po 2027 roku.
