Trophy to izraelski system aktywnej osłony pojazdów (APS), który wykrywa nadlatujący pocisk przeciwpancerny radarem i niszczy go w powietrzu, zanim ten uderzy w czołg – i jest jedynym na świecie, w pełni sprawdzonym w boju systemem tego typu. Opracowany przez izraelski koncern Rafael Advanced Defense Systems (we współpracy z Leonardo DRS na rynek amerykański), w ciągu milisekund od wystrzelenia namierza granat kumulacyjny lub przeciwpancerny pocisk kierowany (ATGM) i wystrzeliwuje w jego stronę precyzyjną salwę metalowych penetratorów. Od debiutu na czołgach Merkava w 2010 roku, system przepracował ponad milion godzin operacyjnych i zaliczył tysiące udanych przechwyceń. Dziś Trophy trafia także na amerykańskie Abramsy i europejskie Leopardy. Ten artykuł wyjaśnia, jak działa aktywna osłona, czym różni się od pancerza reaktywnego i gdzie leżą granice tej technologii.
Czym jest system Trophy i jak działa aktywna osłona?
Trophy należy do klasy systemów aktywnej osłony typu hard-kill, czyli takich, które fizycznie niszczą lub neutralizują nadlatujący pocisk, a nie tylko go zakłócają. Zamiast biernie przyjmować trafienie grubym pancerzem, czołg sam wykrywa zagrożenie i wystrzeliwuje przeciwko niemu ładunek przechwytujący.
Zasada działania – wykrycie, śledzenie i przechwycenie
Cały cykl obrony – od detekcji po neutralizację – trwa zaledwie ułamki sekundy i przebiega w trzech krokach. Zintegrowany radar nieustannie skanuje otoczenie pojazdu, a gdy wykryje wystrzelony w jego stronę pocisk, komputer błyskawicznie oblicza tor lotu.
- Wykrycie – cztery panele radaru obserwują przestrzeń wokół czołgu w pełnym zakresie 360 stopni.
- Śledzenie i decyzja – układ klasyfikuje obiekt, odróżnia realne zagrożenie od fałszywego echa, wylicza punkt uderzenia i wyznacza optymalny moment przechwycenia.
- Przechwycenie – obrotowa wyrzutnia kieruje się w stronę pocisku i wystrzeliwuje zwartą wiązkę penetratorów formowanych wybuchowo, które rozrywają głowicę w bezpiecznej odległości od pancerza.
Kluczowe jest to, że Trophy niszczy zagrożenie kilka metrów od pojazdu. Dzięki temu strumień kumulacyjny granatu nie zdąży się uformować lub uderza w pancerz w postaci nieszkodliwie rozproszonej. Co równie istotne, system automatycznie oblicza pozycję strzelca i natychmiast przesyła te dane do sieci zarządzania polem walki (BMS – Battle Management System), co pozwala załodze i sojuszniczym jednostkom na błyskawiczną ripostę.
Radar i wyrzutnie – elementy systemu
Sercem Trophy jest zaawansowany radar z aktywnym skanowaniem elektronicznym Elta ELM-2133 WindGuard. Jego cztery płaskie anteny (często umieszczone w specjalnych, opancerzonych skrzyniach) dają obraz całej półsfery wokół pojazdu, bez martwych pól. To właśnie szybkość i precyzja tego radaru, wywodzącego się z technologii wczesnego ostrzegania, decydują o tym, czy system zdąży zareagować.
Drugim elementem są wyrzutnie z amunicją przechwytującą. Trophy używa ładunków typu MEFP (Multiple Explosively Formed Penetrator), które w chwili detonacji formują gęsty snop metalowych odłamków lecących w stronę celu. Taki „śrutowy” strumień skutecznie rozbija granaty i pociski kumulacyjne przed ich detonacją, a jego zasięg rażenia dobrano tak, by zminimalizować ryzyko dla żołnierzy piechoty towarzyszących czołgowi.
Aktywna osłona pojazdów – hard-kill, soft-kill i pancerz reaktywny
Trophy jest tylko jednym z kilku sposobów ochrony wozu bojowego przed bronią przeciwpancerną. Warto rozróżnić trzy podejścia, ponieważ często są ze sobą mylone, a w praktyce na nowoczesnym polu walki się uzupełniają.
Systemy hard-kill – fizyczne niszczenie pocisku
Systemy hard-kill, do których należy Trophy, przechwytują nadlatujący pocisk i niszczą go w locie. To najbardziej zaawansowana forma obrony, skuteczna nawet wobec nowoczesnych pocisków przeciwpancernych Javelin i granatów z tandemową głowicą, które bez problemu radzą sobie z klasycznym pancerzem. Wadą jest złożoność, wysoki koszt oraz strefa rażenia odłamkami wokół pojazdu.
Systemy soft-kill i pancerz reaktywny
Systemy soft-kill nie niszczą pocisku, lecz próbują go oszukać. Zakłócają naprowadzanie, stawiają zaawansowane zasłony dymne albo emitują sygnały mylące głowicę, przez co pocisk chybia. Są tańsze i lżejsze, ale całkowicie bezradne wobec broni niekierowanej, takiej jak zwykły granatnik RPG.
Osobną kategorią jest pancerz reaktywny (ERA), czyli pasywne kostki materiału wybuchowego, które detonują w momencie uderzenia ładunku kumulacyjnego i fizycznie rozpraszają jego strumień na pancerzu. To rozwiązanie jednorazowe w danym miejscu – zużyta kostka nie ochroni przed kolejnym trafieniem w to samo pole. Trophy działa z wyprzedzeniem i wielokrotnie, dopóki w magazynkach znajduje się amunicja.

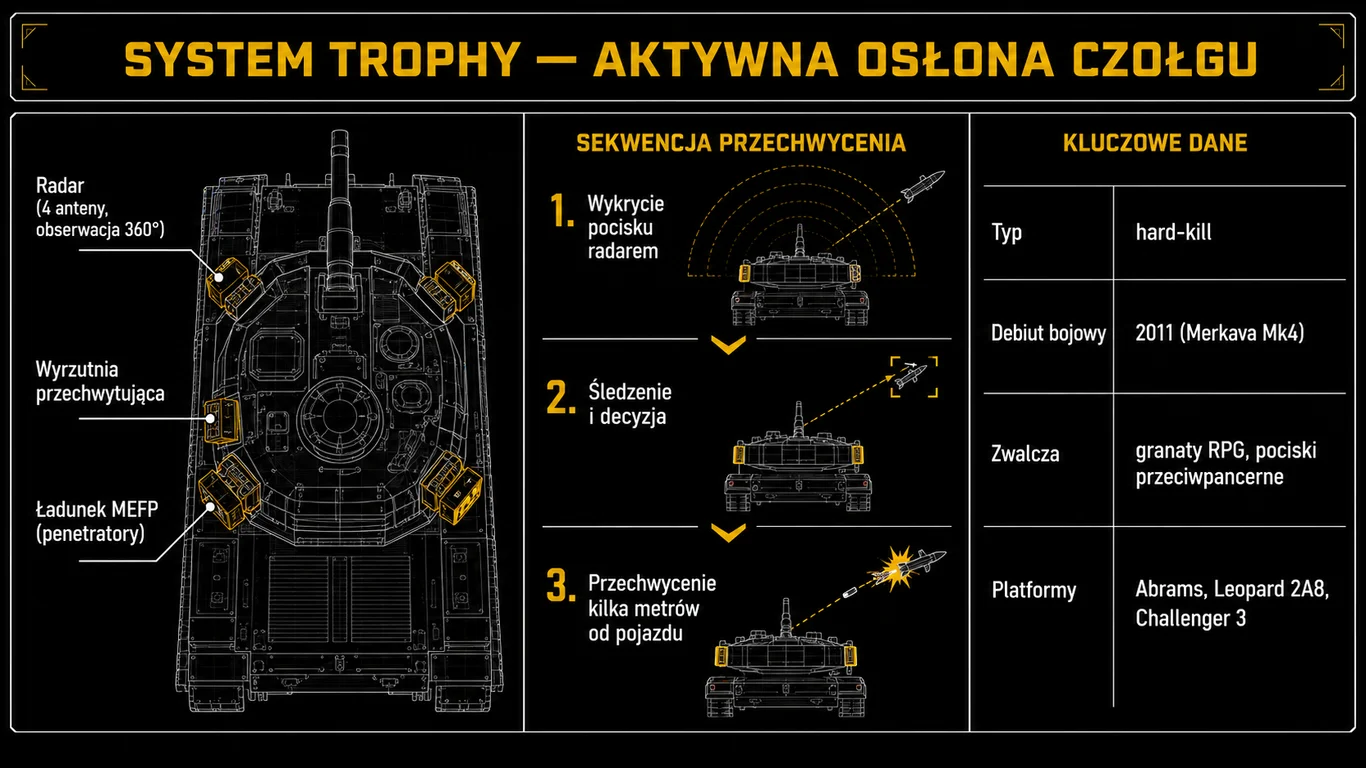

Budowa systemu Trophy, sekwencja przechwycenia pocisku i podstawowe dane – od radaru po ładunki MEFP.
Warianty Trophy i platformy, które go noszą
Koncern Rafael stworzył na bazie Trophy całą rodzinę systemów dopasowanych do masy i wielkości pojazdu – od ciężkich czołgów po lekkie transportery kołowe. Poniższa tabela zestawia główne wersje i ich przeznaczenie.
| Wariant | Przeznaczenie | Przykładowe platformy |
|---|---|---|
| Trophy HV (ciężki) | czołgi podstawowe, ciężkie BWP | Merkava Mk4, Namer, M1A2 Abrams, Leopard 2 |
| Trophy MV (średni) | bojowe wozy piechoty, pojazdy średnie | gąsienicowe i kołowe wozy bojowe |
| Trophy VPS (lekki) | lekkie pojazdy kołowe | transportery klasy Stryker |

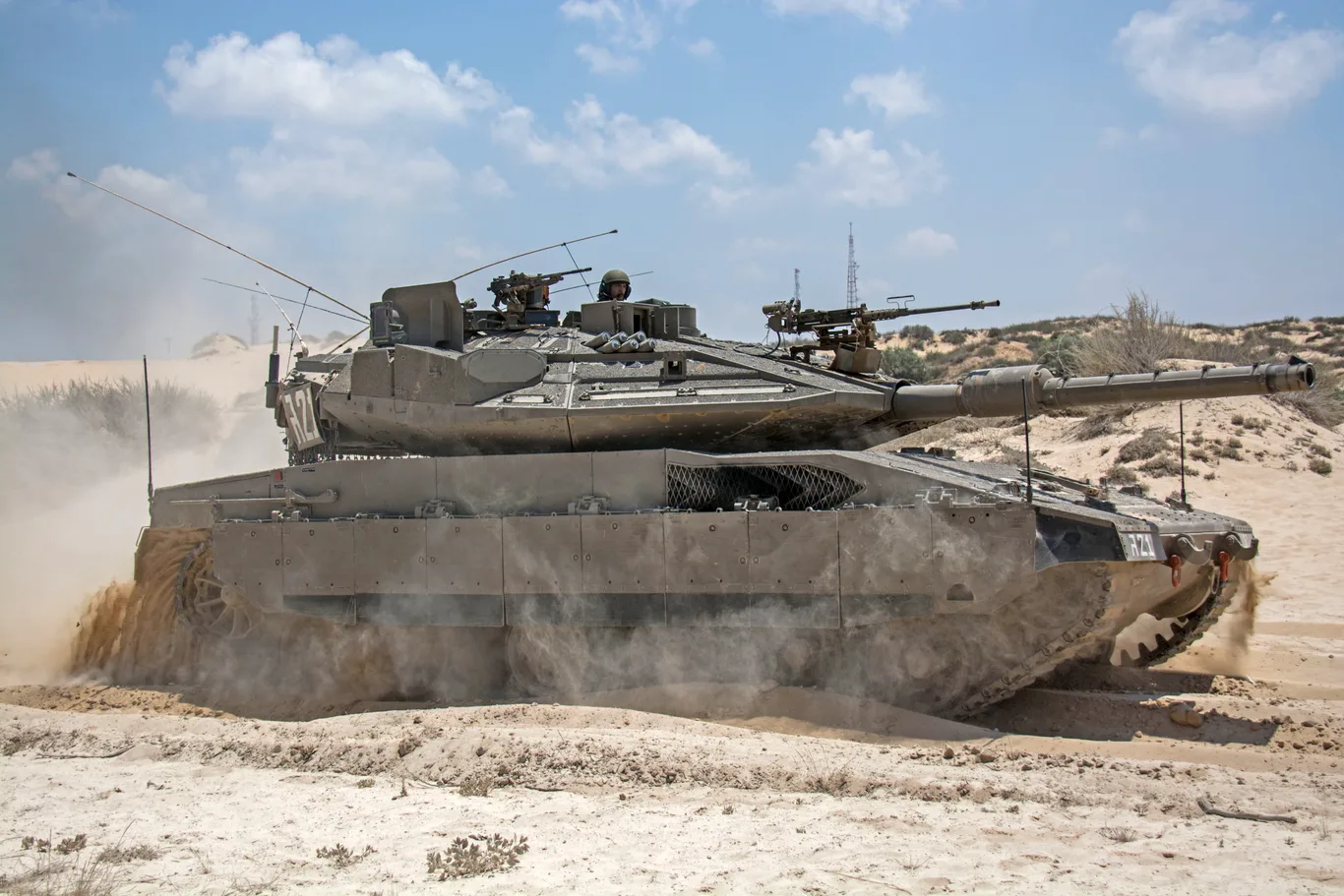

Pierwszą platformą, na której zainstalowano system (w 2010 roku), był izraelski czołg Merkava Mk4 oraz ciężki transporter opancerzony Namer. W obliczu pilnej potrzeby operacyjnej, armia amerykańska zamówiła Trophy dla swoich czołgów M1A2 SEPv2 Abrams stacjonujących w Europie.
Niezwykle ciekawa jest integracja systemu z niemieckimi czołgami Leopard 2. Rząd w Berlinie podpisał umowę na dostawy Trophy, co doprowadziło do powstania wariantu Leopard 2A7A1 (łączącego nowo zbudowane podwozia 2A7 z wieżami 2A6A3). Konfiguracja na Leopardzie różni się od tej z Abramsa – radary i wyrzutnie zintegrowano m.in. z osłonami chronionymi przezroczystym pancerzem (dla lepszej świadomości sytuacyjnej dowódcy) oraz dodano wyrzutnie granatów dymnych strzelające pionowo w górę. Trophy stał się też standardem w najnowszym Leopardzie 2A8, a system zamówiła również Wielka Brytania dla czołgów Challenger 3.
Trophy w boju – udokumentowana skuteczność
Tym, co bezapelacyjnie odróżnia Trophy od konkurencji, jest potężne i realne doświadczenie bojowe. Podczas gdy inne systemy hard-kill pozostają głównie w fazie testów poligonowych, izraelski sprzęt ma za sobą ponad 5400 testów terenowych i zakontraktowaną produkcję ponad 1800 jednostek.
Pierwsze przechwycenia i brak strat
Swoje pierwsze potwierdzone przechwycenie w warunkach bojowych system zaliczył w marcu 2011 roku, niszcząc wystrzelony w stronę czołgu pocisk na granicy ze Strefą Gazy. Od tamtej pory Trophy był używany we wszystkich większych izraelskich operacjach, nierzadko w skrajnie trudnych warunkach gęstej zabudowy miejskiej.
Izraelska armia oraz producent oficjalnie informują, że od czasu pierwszej intercepcji w 2011 roku, nie odnotowano ani jednego przypadku odniesienia obrażeń przez załogę, spieszonych żołnierzy piechoty, ani uszkodzenia platformy chronionej systemem Trophy w wyniku trafienia przechwyconym pociskiem.
Trophy pozostaje jedynym systemem aktywnej osłony typu hard-kill z tak bogatym i bezbłędnym bilansem bojowym. Inne konstrukcje tej klasy istnieją i są testowane, ale to izraelski sprzęt jako pierwszy przeszedł masową próbę ognia w realnej walce miejskiej, gdzie zagrożenia pojawiają się z bliska i z zaskoczenia.
Bilans i fizyczne ograniczenia w walce
Żaden system nie zapewnia absolutnej ochrony. Aktywna osłona ma ograniczoną liczbę ładunków przechwytujących, więc przy zmasowanym, wielokierunkowym ataku jej magazynki mogą się wyczerpać. Ponadto, ze względu na wykorzystanie stosunkowo niewielkich, wybuchowo formowanych penetratorów, Trophy ma ograniczoną skuteczność przeciwko pociskom kinetycznym (podkalibrowym APFSDS) wystrzeliwanym z armat czołgowych kalibru 120 mm i 125 mm. Energia kinetyczna takich rdzeni jest zbyt duża, by odłamki mogły je zniszczyć w locie – w tym przypadku czołg (taki jak Leopard 2) musi polegać na swoim grubym pancerzu zasadniczym.
Trophy nie zastępuje pancerza, lecz go uzupełnia. Nadal liczy się świadomość sytuacyjna załogi i rozpoznanie terenu. Aktywna osłona znacząco przesuwa jednak granicę tego, co czołg jest w stanie przetrwać, i niweluje przewagę, jaką dają tanie wyrzutnie przeciwpancerne.
Trophy na tle konkurencji i zagrożeń przyszłości
Sukces bojowy Trophy przyspieszył rozwój konkurencyjnych systemów i zmusił konstruktorów do reakcji na nowe rodzaje broni. Aktywna osłona przestała być ciekawostką, a stała się obowiązkowym elementem wyścigu technologicznego.
Konkurenci – Iron Fist, Arena i Afganit
Najbliższym rywalem Trophy jest izraelski Iron Fist, który zamiast snopu odłamków używa niewielkiego pocisku przechwytującego z ładunkiem burzącym, obezwładniającym cel falą uderzeniową. Po stronie rosyjskiej rozwijane są systemy Arena oraz Afganit, ten drugi zaprojektowany dla czołgu T-14 Armata. Każde z tych rozwiązań ma zapewniać podobny efekt, ale żadne z nich nie posiada udokumentowanego stażu operacyjnego porównywalnego z produktem Rafaela.
Drony i ataki z góry – nowe wyzwania
Obecnie największym wyzwaniem dla aktywnej osłony stały się zagrożenia atakujące z góry – amunicja krążąca i drony (jak rosyjski Lancet), które nurkują na najsłabiej opancerzony strop pojazdu. Klasyczne wyrzutnie osłaniały głównie przednią i boczną półsferę. Producent nieustannie rozwija jednak oprogramowanie i radary Trophy w kierunku zwalczania celów pikujących, a integracje na nowych czołgach (jak wspomniane pionowe wyrzutnie dymne na Leopardach) pokazują, że system ten ewoluuje wraz ze zmieniającym się polem walki.
System Trophy – najczęściej zadawane pytania
Czym różni się aktywna osłona Trophy od pancerza reaktywnego?
Pancerz reaktywny (ERA) to pasywne kostki materiału wybuchowego, które detonują dopiero w chwili fizycznego trafienia i rozpraszają strumień kumulacyjny bezpośrednio na powierzchni pojazdu. Trophy działa aktywnie – wykrywa pocisk radarem i niszczy go kilka metrów od czołgu, zanim ten w niego uderzy. Pancerz reaktywny chroni jednorazowo dane miejsce, natomiast Trophy może przechwytywać kolejne zagrożenia z różnych kierunków, dopóki ma amunicję.
Które czołgi są wyposażone w system Trophy?
Trophy debiutował w 2010 roku na izraelskim czołgu Merkava Mk4 oraz transporterach Namer, a następnie trafił na amerykańskie czołgi M1A2 SEPv2 Abrams. System zintegrowano z nowymi niemieckimi wozami Leopard 2A7A1 i stał się on standardowym wyposażeniem najnowszego Leoparda 2A8. Wielka Brytania zamówiła go również dla swoich czołgów Challenger 3.
Czy Trophy chroni czołg przed dronami i atakami z góry?
Pierwotnie Trophy projektowano do zwalczania granatów i pocisków kierowanych nadlatujących w płaszczyźnie poziomej. Rozwój amunicji krążącej (FPV) i dronów atakujących słabiej opancerzony strop wymusił modernizację. Producent stale aktualizuje oprogramowanie radaru do śledzenia celów pikujących, a na nowych nośnikach integruje się dodatkowe środki obrony, by sprostać atakom z górnej półsfery.
Czy aktywna osłona zastępuje pancerz czołgu?
Nie – Trophy uzupełnia pancerz, a nie go zastępuje. System ma ograniczoną liczbę ładunków, a także ograniczoną skuteczność wobec ciężkiej amunicji kinetycznej (podkalibrowej), z którą musi przyjąć na siebie pancerz zasadniczy czołgu. Gruby pancerz pozostaje fundamentem przetrwania na polu walki.
Czy penetratory Trophy są groźne dla żołnierzy obok czołgu?
Tak, wystrzeliwana wiązka odłamków tworzy wokół pojazdu strefę rażenia. Konstruktorzy zoptymalizowali jednak ładunki MEFP w taki sposób, aby ich rozrzut był bardzo zwarty i ukierunkowany, co minimalizuje zagrożenie. Od 2011 roku nie odnotowano przypadków zranienia własnej piechoty, jednak współdziałanie z czołgiem wyposażonym w APS nadal wymaga od żołnierzy zachowania odpowiedniego dystansu i procedur.
