Lockheed U-2 „Dragon Lady” – szpieg zimnej wojny fotografujący z pułapu ponad 21 000 metrów

Lockheed U-2 „Dragon Lady” to amerykański samolot rozpoznawczy, który od 1955 roku fotografuje przeciwnika z pułapu przekraczającego 21 000 metrów – z wysokości, na jakiej niebo robi się już niemal czarne, a pilot musi lecieć w kombinezonie ciśnieniowym niczym astronauta. Powstał w tajnym laboratorium Skunk Works i przeszedł pierwsze testy w osławionej Strefie 51 (Area 51). Z tą maszyną wiąże się jedna z najsłynniejszych porażek zimnej wojny – zestrzelenie Gary’ego Powersa nad ZSRR w 1960 roku – oraz jeden z jej największych wywiadowczych triumfów, gdy wykryto radzieckie wyrzutnie rakiet na Kubie w 1962 roku. Mimo ponad siedemdziesięciu lat od oblotu, maszyna stacjonująca dziś głównie w Bazie Sił Powietrznych Beale (Beale AFB), wciąż lata. Poniżej znajdziesz jej genezę, konstrukcję i osiągi, kulisy zimnowojennych incydentów oraz odpowiedź na pytanie, dlaczego U-2 wciąż jest niezastąpiony.

Geneza U-2 – szpieg zimnej wojny ze Skunk Works i Strefy 51

Na początku lat pięćdziesiątych Stany Zjednoczone nie miały praktycznie żadnego wglądu w to, co dzieje się za żelazną kurtyną. Wywiad nie wiedział, ile bombowców i rakiet ma naprawdę Związek Radziecki, a bez tej wiedzy każda decyzja Pentagonu opierała się na domysłach. Prezydent Dwight Eisenhower potrzebował sposobu, by zajrzeć w głąb wrogiego terytorium – i to bez wywoływania trzeciej wojny światowej.

Rozwiązanie zaproponował Clarence „Kelly” Johnson, genialny konstruktor kierujący w Lockheedzie tajnym zespołem Skunk Works. Jego pomysł był prosty w założeniu i brawurowy w wykonaniu: zbudować samolot, który poleci tak wysoko, że żaden myśliwiec ani pocisk go nie dosięgnie. Co ciekawe, Siły Powietrzne USA początkowo odrzuciły ten projekt. Wojskowym nie podobała się maszyna jednosilnikowa, nieuzbrojona i niespełniająca standardowych wymogów. Potencjał dostrzegła jednak CIA. Użycie cywilnych pilotów kontraktowych nad obcym terytorium wydawało się mniej prowokacyjne niż wysłanie tam oficjalnie żołnierzy. Samolot oznaczono literą „U” od angielskiego utility (użytkowy) – celowo nudną etykietą mającą odwrócić uwagę od jego szpiegowskiej roli.

Prototyp oblatano 1 sierpnia 1955 roku na silnie strzeżonym poligonie Groom Lake, znanym szerzej jako Strefa 51. Rok później, 4 i 5 lipca 1956 roku, U-2 wykonał pierwsze przeloty nad terytorium ZSRR. Choć Amerykanie wierzyli, że samolot jest niewykrywalny, radzieckie radary od początku go śledziły. Już 10 lipca 1956 r. Moskwa wysłała do ambasady USA w Moskwie notę dyplomatyczną z protestem. Stany Zjednoczone postanowiły jednak zignorować pismo i kontynuować tajne misje.

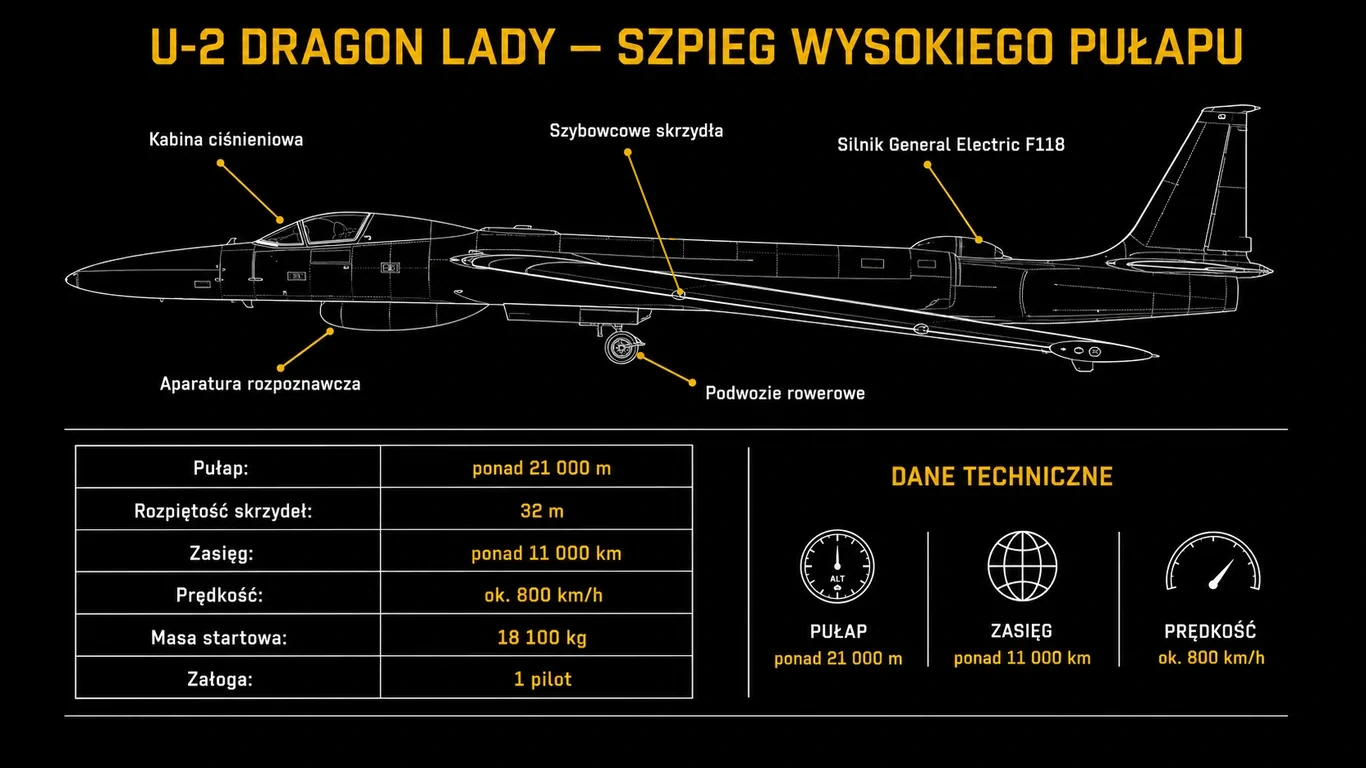

FIG_01 // VISUAL_REF

Konstrukcja i osiągi U-2 (pułap, skrzydła, pilotaż)

U-2 wygląda bardziej jak szybowiec niż odrzutowiec bojowy – i nie jest to przypadek. Długie, wąskie skrzydła o ogromnej rozpiętości pozwalają maszynie unosić się w rozrzedzonym powietrzu stratosfery, generując maksymalną siłę nośną przy minimalnej masie.

Dwadzieścia jeden kilometrów nad ziemią to wysokość nieosiągalna dla samolotów pasażerskich – rejsowe odrzutowce operują dwa razy niżej. Z tego powodu maszyna projektowana pod tak ekstremalny pułap praktyczny płaci za tę zdolność w niemal każdej innej dziedzinie.

Latanie na skraju kosmosu i „kąt trumny”

Na wysokości operacyjnej pilot U-2 mierzy się ze zjawiskiem, które aerodynamicy nazywają „kątem trumny” (ang. coffin corner). Powietrze jest tam tak rozrzedzone, że prędkość minimalna, przy której samolot jeszcze się utrzymuje w locie, niemal zrównuje się z prędkością maksymalną, przy której konstrukcja mogłaby ulec uszkodzeniu (przekroczenie krytycznej liczby Macha). Margines między przeciągnięciem a przekroczeniem dopuszczalnej prędkości potrafi spaść do kilkunastu kilometrów na godzinę – jedno drgnięcie sterów w złą stronę może zakończyć się utratą maszyny.

Konstrukcja narzuca też ogromne trudności przy ziemi:

• Szybowcowe skrzydła – ogromna rozpiętość daje nośność w stratosferze, ale sprawia, że samolot niechętnie traci wysokość i bardzo długo szybuje tuż nad pasem startowym. Do wytracenia wysokości służą masywne hamulce aerodynamiczne.
• Układ rowerowy podwozia – koła ustawione są jedno za drugim w osi kadłuba. Maszyna nie utrzymuje samodzielnie równowagi na ziemi.
• Pomocnicze podpory „Pogo” – to odrzucane po starcie kółka podpierające końce skrzydeł. Po wylądowaniu obsługa naziemna musi je ponownie zainstalować, by samolot mógł kołować.
• Tytanowe płozy – na samych końcówkach skrzydeł zamontowano płozy ze stopu tytanu. Gdy po wylądowaniu samolot traci prędkość, po prostu przechyla się i opiera na jednym ze skrzydeł, szorując płozą po betonie.

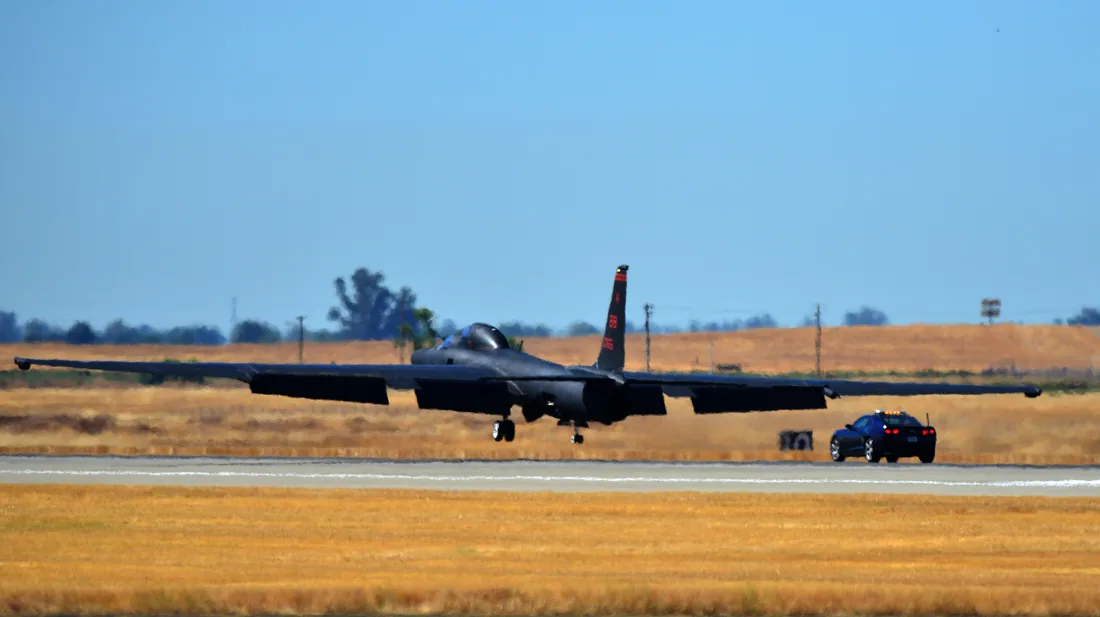

• Samochody pościgowe – lądowanie jest tak trudne, a widoczność z kabiny tak ograniczona, że drugi pilot U-2 ściga lądującą maszynę sportowym samochodem (często są to modele Dodge Charger) po pasie startowym, meldując przez radio dokładną wysokość nad ziemią (np. „dwa stopy, stopa, pół stopy…”).

Żółte skafandry, Linia Armstronga i „Smocze Jedzenie”

Warunki panujące poza kabiną na pułapie 70 000 stóp są zabójcze. U-2 operuje powyżej tzw. Linii Armstronga (ok. 18–19 tys. metrów). Ciśnienie jest tam tak niskie, że w przypadku dekompresji kabiny woda w ludzkim organizmie zaczęłaby wrzeć w temperaturze 37 stopni Celsjusza. Dlatego piloci muszą latać w pełnych, hermetycznych kombinezonach ciśnieniowych.

Złoto-żółte skafandry pilotów U-2 są dziś ikoniczne, a z ich użytkowaniem wiążą się unikalne procedury:

• Test na klaustrofobię – zanim ktokolwiek zostanie przyjęty do programu, musi ubrać pełny skafander, usiąść w fotelu w rogu pokoju i spędzić w nim od 1 do 2 godzin. Wielu kandydatów oblewa ten test ze względu na uczucie zamknięcia i głośny dźwięk własnego oddechu.
• „Dragon Food” (Smocze Jedzenie) – misje trwają do kilkunastu godzin (najdłuższy zarejestrowany lot to 12,8 godziny). Piloci jedzą specjalne pasty (np. o smaku szarlotki czy zupy z kurczakiem) wyciskane z tubek przez specjalny port w hełmie. Posiłki podgrzewa się za pomocą małej grzałki indukcyjnej zintegrowanej ze skafandrem na wysokości biodra.
• Wsparcie dla NASA – gdy w 1981 roku NASA przygotowywała się do pierwszego w historii lotu promu kosmicznego (misja STS-1 wahadłowca Columbia), odkryto wady w skafandrach astronautów. Agencja kosmiczna awaryjnie pożyczyła żółte skafandry z programu U-2. To właśnie w nich John Young i Robert Crippen polecieli w kosmos.

Poniższe nagranie zrealizowane w kabinie U-2 doskonale oddaje klimat lotu na skraju kosmosu.

Sprzęt rozpoznawczy

Sercem U-2 nigdy nie było uzbrojenie (którego maszyna zresztą nie posiada), lecz aparatura rozpoznawcza ukryta w kadłubie. Wczesne wersje niosły potężne aparaty fotograficzne z kliszami o długości kilku kilometrów. Dziś w zmodernizowanych kokpitach, gdzie dawny peryskop zastąpiono wielofunkcyjnymi wyświetlaczami cyfrowymi (MFD), U-2S przenosi modułowy zestaw wyposażenia: sensory optoelektroniczne, radary z syntetyczną aperturą (SAR) oraz aparaturę do przechwytywania sygnałów radiowych przeciwnika.

Incydent Gary’ego Powersa z 1960 roku

Przez pierwsze lata U-2 latał nad ZSRR niemal bezkarnie. Sowieci widzieli go na radarach, lecz ich myśliwce i pociski nie dosięgały pułapu maszyny – aż do wiosny 1960 roku, gdy do służby weszły nowe rakiety przeciwlotnicze.

1 maja 1960 roku pilot Francis Gary Powers wystartował do misji nad centralnym ZSRR i w rejonie Swierdłowska (dzisiejszego Jekaterynburga) został zestrzelony pociskiem radzieckiego systemu S-75 Dwina. Eksplozja uszkodziła samolot na wysokości 70 000 stóp. Powers cudem przeżył, katapultował się i dostał do niewoli. Zestrzelenie zrujnowało mit o nietykalności U-2.

Sprawa błyskawicznie stała się skandalem dyplomatycznym. Administracja Eisenhowera, przekonana, że pilot zginął, ogłosiła najpierw, że zaginął samolot badawczy NASA. Nikita Chruszczow z satysfakcją obalił tę wersję, przedstawiając światu żywego Powersa i szczątki aparatury szpiegowskiej.

Powersa skazano w Moskwie na pokazowym procesie na 3 lata więzienia i 7 lat ciężkich robót. Odsiedział jednak zaledwie półtora roku – 10 lutego 1962 roku wymieniono go na moście Glienicke pod Berlinem za radzieckiego szpiega Rudolfa Abla (historię tę spopularyzował film Most szpiegów w reżyserii Stevena Spielberga).

◆ POLECANY PRODUKTBRON.PL

Delta Optical

Lornetka Delta Optical Discovery 10x50

359 PLN

Solidna lornetka obserwacyjna — świat rozpoznania lotniczego zaczyna się od dobrej optyki.

Kup w Bron.pl →

U-2 w kryzysie kubańskim 1962

Zaledwie kilka miesięcy po wymianie Powersa, U-2 odegrał rolę, która mogła doprowadzić świat do wojny nuklearnej – i zarazem pomogła jej zapobiec. Jesienią 1962 roku amerykański wywiad podejrzewał, że Związek Radziecki rozmieszcza broń ofensywną na Kubie.

14 października 1962 roku U-2 pilotowany przez majora Richarda Heysera sfotografował na Kubie stanowiska radzieckich rakiet balistycznych średniego zasięgu SS-4. Zdjęcia trafiły na biurko prezydenta Johna Kennedy’ego i rozpoczęły trzynaście najbardziej napiętych dni zimnej wojny. Rozpoznanie z pułapu dało Białemu Domowi twarde dowody, których nie dało się zbyć propagandą. Cały przebieg tego starcia opisaliśmy szerzej w materiale o kryzysie kubańskim 1962.

W szczytowym momencie kryzysu U-2 zapłacił za swoją misję najwyższą cenę. 27 października 1962 roku, w dniu przechodzącym do historii jako „czarna sobota”, major Rudolf Anderson został zestrzelony nad Kubą pociskiem S-75 – tym samym typem, który wcześniej strącił Powersa.

Warianty i służba U-2 na tle konkurencji (i słynny balon)

Choć sylwetka U-2 zmieniła się przez dekady zaskakująco mało, kryją się za nią kolejne, coraz doskonalsze warianty:

• U-2A – pierwsza wersja seryjna CIA z połowy lat pięćdziesiątych.
• U-2R – powiększona konstrukcja z 1967 roku o większym zasięgu.
• TR-1 – odmiana taktyczna z lat osiemdziesiątych.
• U-2S – współczesna, gruntownie zmodernizowana wersja z silnikiem GE F118.
• ER-2 – wariant eksploatowany badawczo przez NASA.

Na tle innych narzędzi rozpoznania U-2 obrał zupełnie inną filozofię niż jego następca. W odróżnieniu od naddźwiękowego SR-71 Blackbird, który uciekał przed zagrożeniem prędkością Mach 3, U-2 postawił wyłącznie na pułap. Poza stratami nad ZSRR i Kubą, w latach sześćdziesiątych Chińczycy strącili jeszcze pięć maszyn pilotowanych przez tajwańskich lotników z eskadry „Czarnych Kotów”. Blackbird był szybszy, ale dużo droższy w utrzymaniu, dlatego wycofano go wcześniej. Wolniejszy, ale niezwykle wydajny U-2 przetrwał. Kolejnym krokiem ewolucji stała się niewykrywalność (stealth), zapoczątkowana przez F-117 Nighthawk.

Zadania stricte rozpoznawcze w dużej mierze przejęły dziś satelity i drony (np. RQ-4 Global Hawk). Jednak U-2 ma nad nimi jedną przewagę: jest elastyczny i może zostać przebazowany w dowolne miejsce na świecie w kilka godzin.

Jego unikalne zdolności przypomniały o sobie całemu światu w lutym 2023 roku, podczas incydentu z chińskim balonem szpiegowskim nad terytorium USA. Balon dryfował na wysokości ponad 60 000 stóp, poza zasięgiem standardowych myśliwców. U-2 był jedynym samolotem w arsenale USA, który mógł bez problemu wznieść się wyżej, spojrzeć na balon z góry i wykonać niezwykle precyzyjne zdjęcia (w tym słynne na cały świat „selfie” pilota na tle balonu), zanim obiekt został zestrzelony nad Atlantykiem.

Siły Powietrzne USA raz po raz zapowiadały wycofanie maszyny, ale ostatecznie Dragon Lady wciąż pozostaje w linii, stacjonując m.in. w Beale AFB w Kalifornii.
